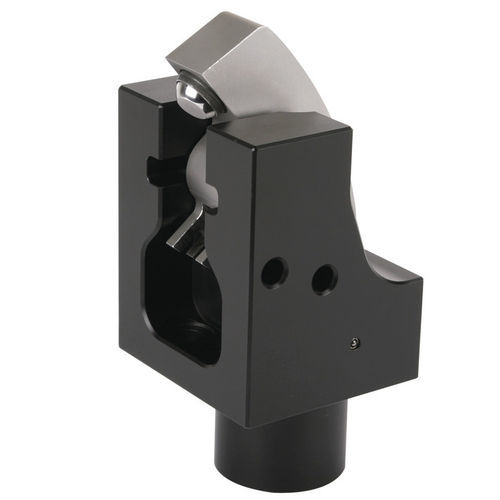

Dispositif de serrage pivotant B1.8242
hydrauliquepour pièces à usinerdouble effet

Dispositif de serrage pivotant - B1.8242 - Römheld GmbH Friedrichshütte - hydraulique / pour pièces à usiner / double effet
Dispositif de serrage pivotant - B1.8242 - Römheld GmbH Friedrichshütte - hydraulique / pour pièces à usiner / double effet
Dispositif de serrage pivotant - B1.8242 - Römheld GmbH Friedrichshütte - hydraulique / pour pièces à usiner / double effet - image - 2
Dispositif de serrage pivotant - B1.8242 - Römheld GmbH Friedrichshütte - hydraulique / pour pièces à usiner / double effet - image - 3
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
hydraulique
Applications
pour pièces à usiner
Autres caractéristiques
pivotant, double effet, compact, à bride, coulissant
Force de serrage

Min: 15 kN

Max: 50 kN

Description

version compacte, avec contrôle de position en option double effet, pression de fonctionnement maxi. 350 bars Dans le cas des brides de serrage avec palon­nier, la force du piston est renversée par le levier de serrage de 180° et est disponible presque sans perte comme force de serrage. La cinématique du palonnier fait glisser le levier en arrière durant le débridage de manière à insérer librement les pièces à usiner. La position du levier de serrage peut être con­trôlée par des détecteurs de proximité induc­tifs ou par des buses pneumatiques. La bride de serrage avec palonnier peut être montée noyée jusqu’à la surface à flasquer dans un alésage dans le corps de montage ou au moyen de plaques intermédiaires disponibles comme accessoires. Dans les deux cas, il est possible d’effectuer l’alimentation en huile par des raccords ou par des canaux forés dans le corps de montage.
