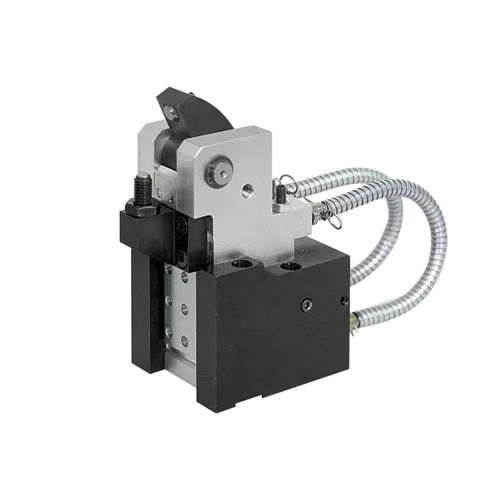

Élément de serrage flottant B1.733 series

hydrauliquepour usinagepour pièces à usiner

double effet, connexion de blocage séparée avec contrôle de position en option pression de fonctionnement maxi. 250 bars Les blocs de serrage flottant sont utilisés pour appuyer et brider des sections instables de pièces à usiner. Ils s’adaptent à la position du point de serrage sans déformer les pièces. Ils produisent un effet d’amortissement de vibration et compensent les forces d’usinage de toutes directions. Le bloc de serrage flottant est composé d’un corps de raccordement en U et de l’unité de serrage logée de manière déplaçable dans le corps; l’alimentation en huile de l’unité de serra­ge se fait par deux tuyaux flexibles courts. Dans l’unité de serrage mobile un vérin hydrau­lique double effet est intégré dont la force de serrage est transmise par le levier de serrage de 180° dans le support de la pièce. Ce support est à hauteur variable afin de pou ­voir brider des pièces à usiner d’épaisseurs différentes. Après le procédé de serrage l’unité de serrage toujour déplaçable est bloquée par un vérin simple effet dans le corps de raccordement. Dans l’état débridé le levier de serrage se relève de manière à ce que le chargement et déchar­gement sur le montage de serrage puisse s’effectuer librement. Pour le contrôle du levier de serrage un contrôle de position inductif ou pneumatique est disponible.
