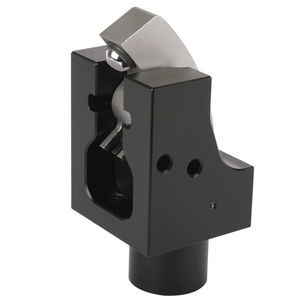

bride de serrage hydraulique / pivotante / corps fileté / à joue
B1.849, B1.8491

• Type:

  hydraulique

• Autres caractéristiques:

  pivotante, double effet, corps fileté, à joue, à simple effet

• Force de serrage:

  2,2 kN

Vérins de serrage pivotant compacts
flasque inférieur, flasque supérieur, version à visser

L’utilisation des vérins de serrage pivotant hydrauliques est recommandée dans tous les cas où les points de serrage doivent rester accessibles pour permettre le chargement et le déchargement des pièces à usiner. Au choix, des versions avec pivotement à droite ou à gauche et sans pivotement (0°) peuvent être fournies. Le sens de pivotement de chaque vérin de serrage pivotant peut être changé ultérieurement, comme décrit dans les instructions de service.

5 variantes de connexion
simple/double effet
force de traction jusqu'à 2,63 kN
pression de fonctionnement maxi. 350 bars
force de serrage maxi.: 2,2 kN
diamètre de la tige: 10 mm
diamètre du piston: 14 mm
course de serrage: 6/8 mm
débit maxi. 2,5/5 cm³/s
