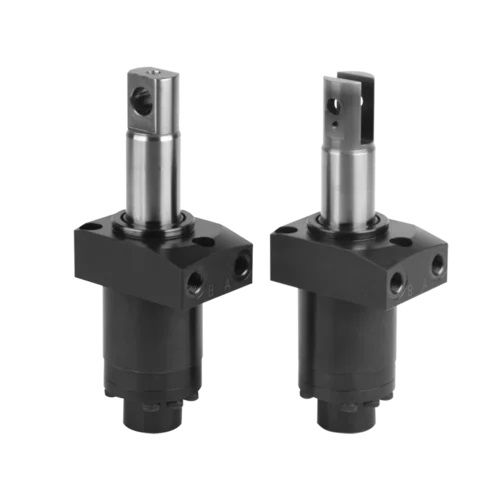

Dispositif de serrage pivotant B1.8802 series

hydrauliquedouble effet

Les vérins de serrage pivotant sont utilisés pour le bridage de pièces à usiner, dont les points de serrage doivent rester libres pour le chargement et déchargement du montage. La version avec tenon ou avec chape pour bride pendulaire permet le serrage simultané de deux pièces à usiner avec demi force de serrage. Le vérin de serrage pivotant hydraulique est un vérin de traction double effet dont une partie de la course totale est utilisée pour pivoter le piston. Le bout du piston est équippé d’un tenon ou d’une chape pour bride pendulaire. Avec une bride de serrage double 2 pièces à usiner peuvent être bridées en même temps. Pour les deux versions on a besoin d’un élément élastique pour maintenir les brides de serrage double dans la position de débridage en position horizontale. Tenon pour bride pendulaire Le tenon robuste pour bride pendulaire peut transmettre des forces de serrage élevées jusqu'à une pression de fonctionnement de 500 bars. La bride de serrage double doit être dimensionée selon la charge.
