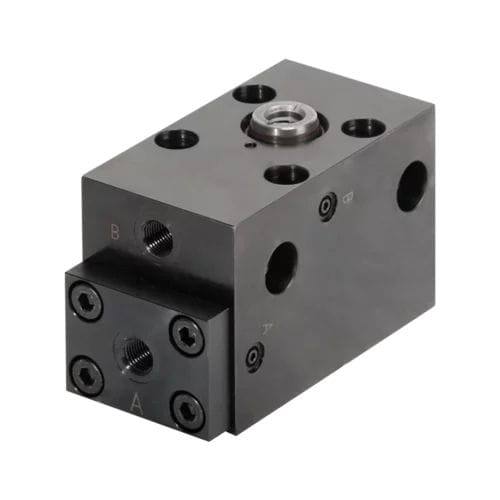

Élément de serrage hydraulique B1.730 series

pour usinagepour pièces à usinerdouble effet

auto-bloquant double effet, pression de fonctionnement maxi. 300 bars Le vérin de serrage et d’appui est un vérin de serrage hydraulique avec un verrouillage mécanique selon le principe du coin. Les forces dirigées contre la force de serrage, p.ex. : les forces d’usinage, sont appuyées par le piston à coin sans élasticité notable. La force antagoniste ne doit pas excéder la force de serrage maxi. . Un taraudage est prévu dans la tige de serrage pour y placer des vis de pression, la compensation en hauteur ou des vis de pression adaptées à la forme. Le corps permet diverses possibilités de fixation et de connexion. L’alimentation en huile se fait sur la face frontale par raccords ou alternativement par des canaux percés avec étanchéité par joints toriques sur les deux faces latérales ou au fond.
