version avec taraudage
simple et double effet
pression de fonctionnement maxi. 500 bars

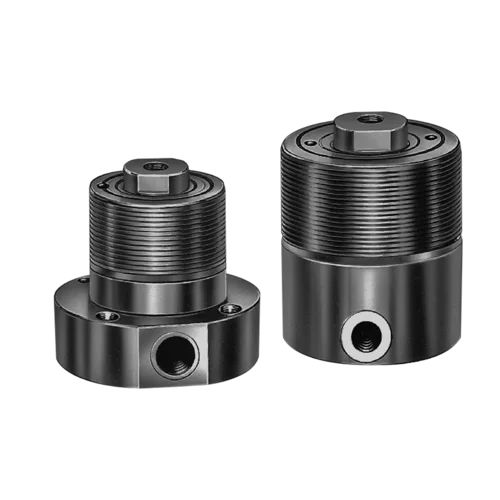

Les vérins à piston creux sont particulièrement indiqués pour le serrage de pièces à usiner ayant un alésage ou une ouverture traversante.
Le piston a un alésage traversant avec taraudage. De nombreuses applications sont possibles quand le piston est équipé avec un tirant et une rondelle fendue (voir exemples d’application). Après avoir inséré et centré la pièce à la main, la rondelle fendue peut être poussée sur le boulon tirant et ensuite serrée hydrauliquement.
Par rapport au serrage mécanique avec des vis de serrage, les vantages principaux sont les suivants:
La force de serrage peut être réglée hydrauliquement de manière précise et reproductible
L'opérateur peut se concentrer entièrement sur la position correcte de la pièce
Un gain de temps considérable
