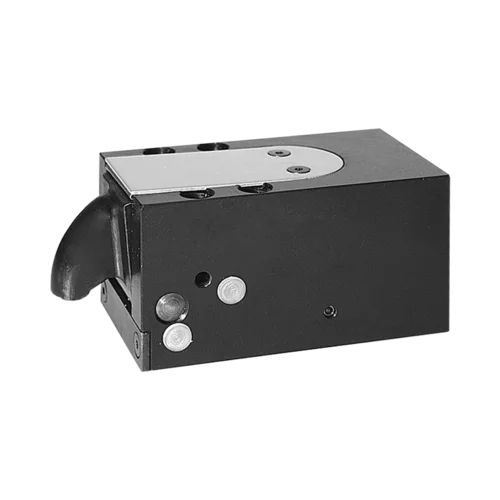

Dispositif de serrage hydraulique B1.8231 series

pour pièces à usinerpour usinagedouble effet

avec contrôle de position en option double effet, pression de fonctionnement maxi. 500 bars La bride de serrage pour bords plats est un élément de serrage hydraulique double effet, où le piston agit par l’intermédiaire d’une bielle sur le levier de serrage. Dans la position de débridage le levier est complètement rentré et les pièces à usiner peuvent être insérées librement par le dessus. Une poche un peu plus grande que la largeur du levier de serrage est suffisante comme zone de serrage. L’élément compense les forces transversales au point de serrage. L’introduction des forces de serrage se fait dans le cas d’une hauteur de serrage h3 perpendiculairement vers le bas, de ce fait des déformations par effort incliné sont évitées.
