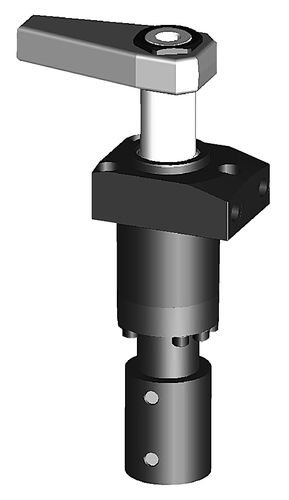

bride de serrage hydraulique / pivotante / corps fileté / à joue
B1.8801, B1.8811, B1.8921

Ajouter à mes favoris dans MyDirectIndustry
Ajouter au comparateur Retirer du comparateur
bride de serrage hydraulique / pivotante / corps fileté / à joue bride de serrage hydraulique / pivotante / corps fileté / à joue - B1.8801, B1.8811, B1.8921
{{requestButtons}}

Caractéristiques

  • Type:

    hydraulique

  • Autres caractéristiques:

    pivotante, double effet, corps fileté, à joue

  • Force de serrage:

    Min: 6,8 kN

    Max: 41 kN

Description

Vérins de serrage pivotant avec mécanisme de pivotement renforcé

Cette série est une évolution technique des vérins de serrage pivotants éprouvés de ROEMHELD, elle a pour but d’améliorer la sécurité des procédés dans les systèmes de serrage automatisés. Les caractéristiques les plus importantes sont:

1. Suppression de la protection contre les surcharges
La position angulaire de la bride de serrage est maintenue même dans le cas d’une légère collision avec la bride de serrage durant le chargement et le déchargement. Le poids de la bride de serrage ou une vitesse de pivotement trop élevée ont une importance limitée.

2. Mécanisme de pivotement renforcé
Le mécanisme de pivotement renforcé supporte une collision de la bride de serrage avec la pièce durant le procédé de serrage jusqu’à une pression de 100 bars.

3. Racleur FKM
Ce racleur a une résistance chimique élevée, permet l’utilisation de produits de coupe plus agressifs

flasque supérieur/flasque inférieur/version enfichable
contrôle de position en option
double effet
pression de fonctionnement maxi. 500 bars

force de serrage maxi. : 6,8 - 41 kN
diamètre de la tige : 32 - 50 mm
diamètre du piston : 40 - 63 mm
course de serrage : 20 - 22 mm
débit maxi. 20 - 55 cm³/s
