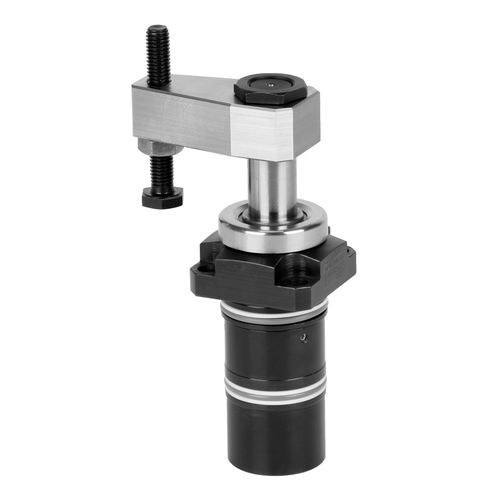

Dispositif de serrage hydraulique B1.852 series

pour pièces à usinerpivotantdouble effet

Les vérins de serrage pivotant sont utilisés pour le bridage de pièces à usiner, dont les points de serrage doivent rester libres pour le chargement et déchargement de la pièce à usiner. Du fait du mécanisme de pivotement robuste ces vérins de serrage pivotant sont particulièrement indiqués pour: • Systèmes de fabrication entièrement automatisés • Montages de serrage avec chargement de pièces par manipulateurs • Lignes transferts • Systèmes d’essai et de test pour moteurs, boîtes de vitesses et arbres • Lignes d’assemblage • Machine-outils spéciales Ce vérin de serrage pivotant hydraulique est un vérin de traction dont une partie de la course totale est utilisée pour le pivotement du piston. Le rapport des surfaces favorable (piston/tige) permet des forces de serrage élevées à des pressions hydrauliques relativement basses. En cas de débits importants la vitesse de pivotement est limitée par un gicleur d'étranglement installé dans l'orifice de serrage. De ce fait le bridage uniforme de plusieurs vérins de serrage pivotant est également possible, en alimentant l'huile par un orifice commun. Du fait du mécanisme de pivotement robuste la position angulaire de la bride de serrage est maintenue même en cas d’une légère collision durant le chargement et le déchargement de la pièce à usiner. De même une collision durant le mouvement de bridage n'est pas critique.
