Contrôleur M2M TCP/IP C4

cellular IoTModbusRS422/RS485

APERÇU DE LA PLATEFORME

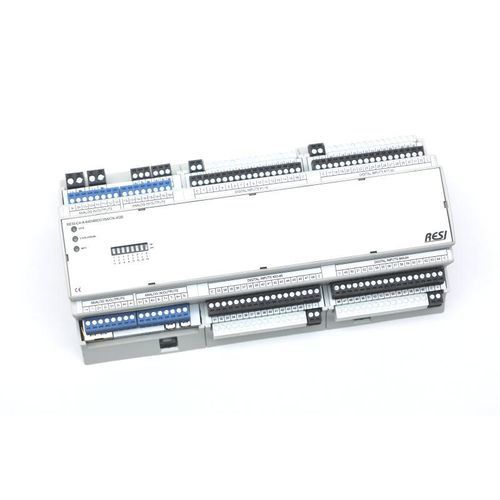

La série C4 est un contrôleur IoT industriel basé sur le Raspberry Pi Compute Module 4, logé dans un boîtier pour montage sur rail DIN ou mural. Les tailles disponibles (4MU, 8MU, 12MU) s'adaptent aux découpes frontales standard des armoires électriques. Plusieurs variantes proposent des combinaisons de RAM et d'E/S numériques/analogiques configurables pour la GTB, le contrôle industriel et les applications connectées au cloud.

FONCTIONNALITÉS CLÉS
Boîtier industriel pour rail DIN et montage mural ; alimentation large plage 12–48 Vdc ; coprocesseur ARM pour tâches temps réel et gestion des interfaces série ; 2 kB de RAM ferromagnétique persistante ; numéro de série unique 96 bits ; horloge temps réel avec condensateur de sauvegarde ; LED d'état et interrupteur DIP pour usage logiciel. Interfaces Compute Module 4 disponibles : 1x Micro HDMI, 1x Ethernet, 2x USB 2.0. Options RAM : 2 / 4 / 8 GB ; carte SD 32 GB avec Linux OS (paramétrable).

ENTRÉES & SORTIES INTÉGRÉES
Plusieurs variantes intègrent des E/S numériques et analogiques. Le coprocesseur ARM gère les E/S en interne ; le logiciel applicatif accède généralement aux E/S via un périphérique série. Le coprocesseur cartographie les ports série pour l'accès natif Linux et réalise la commutation de direction RS485.

• Périphériques série : /dev/ttyACM0 (protocole ASCII), /dev/ttyACM1 (MODBUS/RTU maître)
• RS485 : exposé via USB (p.ex. /dev/ttyACM2) et géré par le coprocesseur
• Options : sorties relais, pilotes pour rubans LED, entrées capteurs de température, commande de stores/volets

ENTRÉES / SORTIES ANALOGIQUES UNIVERSELLES (AIOX)
Les modules AIOX sont disponibles en 4, 8 ou 16 canaux. Chaque canal est configurables individuellement comme l'une des options suivantes :

• Entrée analogique : 0/2–10 V ou 0/4–20 mA
• Sortie analogique : 0/2–10 V ou 0/4–20 mA
• Mesure de résistance : 0–1 MΩ
• Entrée capteur de température : PT100, PT1000, NI1000 (DIN43760)
• Entrée digitale : 24 Vdc ou contact sec

E/S NUMÉRIQUES
Les entrées numériques acceptent des signaux 12–48 Vdc. Les sorties numériques commutent jusqu'à 30 Vdc et jusqu'à 750 mA par canal. Toutes les sorties sont protégées contre les courts-circuits et la surcharge thermique. Les fonctions de diagnostic intégrées (fil ouvert, surcourant, court-circuit vers Vdd, etc.) permettent la surveillance et la génération d'alarmes des stations distantes.

UTILISATION DE L'INTERFACE SÉRIE
Utilisez /dev/ttyACM0 pour un protocole ASCII simple et /dev/ttyACM1 pour des communications MODBUS/RTU maître. Le coprocesseur mappe la RS485 vers un périphérique série natif (p.ex. /dev/ttyACM2) et gère la commutation de direction temps réel, déchargeant ainsi le système Linux.

LOGICIEL & ÉCOSYSTÈME
Les contrôleurs sont fournis avec une distribution Linux Raspberry Pi standard et supportent les outils open-source courants.

• Développement : Node-RED, Node.js, Python, Java, JavaScript, C#, C++, Scratch
• Bases de données : MariaDB, MongoDB, InfluxDB, PostgreSQL
• Visualisation / Web : Grafana, Apache
• Domotique : OpenHAB, FHEM, Home Assistant, ioBroker
• Cloud / Protocoles : MQTT, HTTPS, Azure IoT, AWS
• VPN / Routeur : OpenWrt, OpenRouter, OpenVPN, WireGuard
• SPS / Industrie : CODESYS

CHOISISSEZ VOTRE VERSION
Multiples variantes disponibles combinant taille de RAM et nombre/type d'E/S analogiques et numériques. Toutes les combinaisons ne sont pas possibles ; vérifiez les détails produit ou la référence de commande pour la configuration choisie.

CARACTÉRISTIQUES TECHNIQUES

• Série : contrôleur IoT C4 basé sur Raspberry Pi Compute Module 4
• Référence exemple : RESI-C4-A-4AIOX-2GB (varie selon configuration)
• Boîtier : industriel pour rail DIN et montage mural ; tailles : 4MU, 8MU, 12MU
• Alimentation : 12–48 Vdc
• Coprocesseur : ARM coprocessor ; numéro de série unique 96 bits ; 2 kB RAM ferromagnétique ; RTC avec condensateur de sauvegarde ; LED d'état ; interrupteurs DIP
• Ports Compute Module 4 : 1x Micro HDMI, 1x Ethernet, 2x USB 2.0
• Options RAM : 2 / 4 / 8 GB ; stockage : carte SD 32 GB avec Linux OS (standard)
• E/S analogiques (AIOX) : 4 / 8 / 16 canaux, configurables (0/2–10 V, 0/4–20 mA, 0–1 MΩ, PT100/PT1000/NI1000, digital)
• Entrées numériques : 12–48 Vdc
• Sorties numériques : jusqu'à 30 Vdc, jusqu'à 750 mA par canal ; protections court-circuit et surcharge
• Diagnostics : détection fil ouvert, surcharge, court-circuit vers Vdd
• Options IO : sorties relais, pilotes ruban LED, entrées capteurs spécifiques, commande de stores
• Interfaces série : /dev/ttyACM0 (ASCII), /dev/ttyACM1 (MODBUS/RTU maître), /dev/ttyACM2 (RS485 via USB)
• Remarque : pas d'espace pour un second port Ethernet intégré ou un modem LTE dans ces versions
