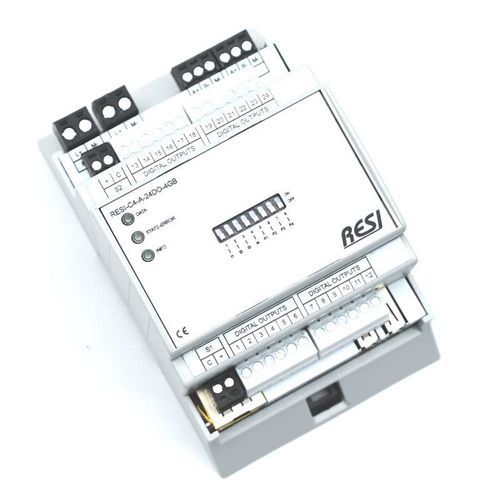

Contrôleur M2M Modbus C4

RS422/RS485cellular IoTTCP/IP

Overview
Contrôleur IoT industriel basé sur la carte Raspberry Pi Compute Module 4. Disponible en boîtiers pour montage sur rail DIN et mural en tailles 4MU, 8MU et 12MU. Convient aux tableaux électriques standard avec découpe de panneau avant 45 mm. Alimentation large plage 12–48 Vdc. Coprocesseur ARM pour gestion temps‑réel des E/S, mémoire persistante, horloge RTC et diagnostics.

Qu'est‑ce qui change ?
Boîtier industriel et coprocesseur ARM fournissant un numéro de série unique 96 bits, 2 kB de RAM ferromagnétique pour valeurs persistantes, horloge temps réel avec condensateur de secours, LED d'état et interrupteur DIP pour usage logiciel. Les interfaces standard du Compute Module 4 (Micro HDMI, Ethernet, USB 2.0) et les options RAM/SD restent disponibles.

Fonctionnalités du Compute Module 4 (disponibles sur le contrôleur)

• 1× Micro HDMI
• 1× Ethernet
• 2× USB 2.0
• Options RAM : 2 GB, 4 GB, 8 GB
• SD‑Card 32 GB avec Linux OS (préinstallée)

Entrées/sorties intégrées et gestion des E/S
Le coprocesseur ARM gère les E/S en interne ; le logiciel accède aux fonctions E/S via des interfaces série mappées. Variantes disponibles : entrées/sorties numériques, sorties relais et E/S spéciales pour bandeaux LED, capteurs de température et commande de stores. Extension analogique AIOX disponible en 4/8/16 canaux ; chaque canal configurable individuellement.

Modes E/S analogiques / numériques (configurations de canaux AIOX)

• Entrée analogique : 0/2–10 V ou 0/4–20 mA
• Sortie analogique : 0/2–10 V ou 0/4–20 mA
• Mesure de résistance : 0 à 1 MΩ
• Entrée capteur : PT100, PT1000, NI1000‑DIN43760
• Entrée numérique : 24 Vdc ou contact sec

Sorties numériques (versions C4-only DOs)
Versions avec sorties numériques intégrées : jusqu'à 30 Vdc et 750 mA par canal. Sorties protégées contre les courts‑circuits et la surcharge thermique. Diagnostics par canal disponibles pour la surveillance à distance.

Interfaces série et protocoles
Les interfaces série sont exposées par le coprocesseur ARM pour la communication E/S et RS485. Utiliser /dev/ttyACM0 pour un protocole ASCII simple, /dev/ttyACM1 pour MODBUS/RTU maître. RS485 est mappé via USB (ex. /dev/ttyACM2) avec commutation de direction matérielle gérée par le coprocesseur.

Logiciels et connectivité
Livré avec la distribution Linux Raspberry Pi standard. Prend en charge les environnements et outils open‑source courants : Node‑RED, Node.js, Python, Java, C/C++, bases de données (MariaDB, MongoDB, InfluxDB, PostgreSQL), visualisation (Grafana, Apache), domotique (OpenHAB, FHEM, Home Assistant, ioBroker), protocoles cloud (MQTT, HTTPS, Azure IoT, AWS), solutions VPN/routeur (OpenWrt, OpenRouter, OpenVPN, WireGuard), multimédia (KODI) et automate industriel (CODESYS). Convient également au développement logiciel personnalisé.

Versions et options sélectionnables

• Nombre de sorties numériques : 6×DO, 12×DO, 24×DO, 30×DO, 60×DO, 90×DO
• Options C4 : aucune, 2ᵉ interface Ethernet, modem LTE
• Tailles RAM C4 : 2 GB, 4 GB, 8 GB

Documents et pièces jointes (disponibles selon variantes)
Fiches catalogue, pièces jointes produit, cartographies MODBUS & listes de commandes ASCII, manuel produit et déclaration de conformité disponibles en PDF pour les variantes C4.

Référence / Commande
Exemple de référence produit pour une variante : RESI-C4-A-6DO-2GB.

Caractéristiques / spécifications techniques

• Famille produit : C4 (contrôleur IoT basé sur Compute Module 4)
• Montage : rail DIN et mural ; coupe panneau avant 45 mm
• Tailles boîtier : 4MU, 8MU, 12MU
• Alimentation : 12–48 Vdc
• Coprocesseur ARM : numéro de série 96 bits, 2 kB RAM ferromagnétique, RTC avec condensateur de secours, LED d'état, interrupteur DIP
• Compute Module 4 : Micro HDMI, Ethernet, 2× USB 2.0 ; RAM 2/4/8 GB ; SD‑Card 32 GB avec Linux
• Sorties numériques : jusqu'à 30 Vdc, jusqu'à 750 mA par canal, protégées court‑circuit et thermique, diagnostics par canal
• Entrées/sorties analogiques (AIOX) : 4/8/16 canaux, configurables (0/2–10 V, 0/4–20 mA, résistance 0–1 MΩ, PT100/PT1000/NI1000)
• Entrées numériques : 24 Vdc ou contact sec
• Interfaces série : /dev/ttyACM0 (ASCII), /dev/ttyACM1 (MODBUS/RTU maître), RS485 via USB (/dev/ttyACM2) avec commutation matérielle
• Options : 2ᵉ Ethernet, modem LTE intégré
• Exemple de commande : RESI-C4-A-6DO-2GB
