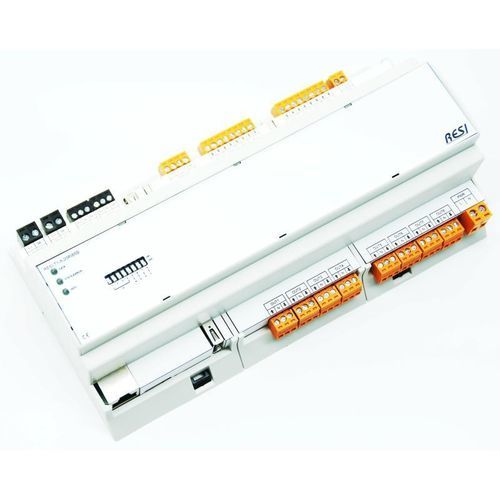

Unité de contrôle à distance RESI-C4-A-4SB-2GB

TCP/IPpour la domotiquede positionnement

Aperçu
Utilise le Raspberry Pi® Compute Module 4 dans un contrôleur IoT de grade industriel développé par RESI pour montage sur rail DIN et mural. Disponible en largeurs 4MU, 8MU et 12MU pour s’adapter aux armoires électriques standard avec découpe frontale 45 mm. Plateforme prévue pour la commande de stores et volets avec variantes 4 ou 8 moteurs 230 V et configurations IO multiples.

Principales améliorations matérielles

• Alimentation large plage : 12–48 Vdc
• Co-processeur ARM® intégré pour RS485 et fonctions temps réel critiques
• Fonctions du co-processeur : numéro de série unique 96 bits, 2 kB RAM ferromagnétique pour valeurs persistantes, horloge temps réel avec condensateur de sauvegarde, LEDs d’état et switch DIP

Fonctions standard du Compute Module 4 disponibles

• 1× Micro HDMI
• 1× Ethernet
• 2× USB 2.0
• Options RAM : 2 GB / 4 GB / 8 GB
• Carte SD 32 GB avec Linux OS (standard)

Entrées/sorties intégrées et gestion des E/S
Le co-processeur ARM® gère localement les E/S intégrées ; le logiciel applicatif accède aux fonctions IO via des interfaces série. Interfaces fournies :

• /dev/ttyACM0 — protocole texte ASCII
• /dev/ttyACM1 — MODBUS/RTU maître
• /dev/ttyACM2 — RS485 mappé via USB (interface série native pour Linux)

Types d’E/S disponibles : entrées/sorties numériques, sorties relais, sorties pour bandes LED, entrées capteur de température et sorties dédiées pour commande de stores/volets.

Entrées/sorties analogiques universelles (AIOX)
Les modules AIOX sont proposés en 4, 8 ou 16 canaux. Chaque canal peut être configuré comme :

• Entrée analogique : 0/2–10 V ou 0/4–20 mA
• Sortie analogique : 0/2–10 V ou 0/4–20 mA
• Mesure de résistance : 0–1 MΩ
• Entrée capteur : PT100, PT1000, NI1000-DIN43760
• Entrée numérique : 24 Vdc ou contact sec

Logiciels et intégration
Les contrôleurs sont livrés avec une distribution Linux standard pour Raspberry Pi. Environnements pris en charge : Node-RED, Node.js, Python, Java, C#, C++, JavaScript, HTML et bases SQL/NoSQL (MariaDB, MongoDB, InfluxDB, PostgreSQL). Intégrations typiques : Grafana/Apache pour l’interface, OpenHAB/FHEM/Home Assistant/IO Broker pour automatisation, MQTT/HTTPS/Azure IoT/AWS pour cloud, et OpenWrt/OpenRouter/OpenVPN/WireGuard pour VPN/routeur. CODESYS est pris en charge pour des solutions automate industrielles.

Famille de produits / versions
Commande de 4 ou 8 stores/volets motorisés 230 V selon variante. Options : entrées poussoir locales supplémentaires, entrées d’alarme (vent/pluie), deuxième port Ethernet ou modem LTE intégré. Toutes les combinaisons ne sont pas disponibles pour chaque référence — vérifier les détails produit.

Variantes disponibles (exemples)

• C4-shades&blinds : 4xSB
• C4-shades&blinds : 8xSB
• 10xRI + 4xSB
• 20xRI + 8xSB

Caractéristiques / spécifications techniques

• Référence : RESI-C4-A-4SB-2GB
• Modèle / série : C4
• Marque : RESI
• Prix (HT) : 373.40 EUR
• Unité de prix : par pièce
• Alimentation : 12–48 Vdc
• Montage : rail DIN et mural ; 4MU / 8MU / 12MU ; s’adapte à découpe frontale 45 mm
• Interfaces Compute Module 4 : 1×Micro HDMI, 1×Ethernet, 2×USB 2.0
• Options RAM : 2 GB, 4 GB, 8 GB
• Stockage : carte SD 32 GB avec Linux OS (standard)
• Co-processeur : numéro série 96 bits, 2 kB RAM ferromagnétique, RTC avec condensateur de sauvegarde, LEDs d’état, switch DIP
• Interfaces série : /dev/ttyACM0 (ASCII), /dev/ttyACM1 (MODBUS/RTU), /dev/ttyACM2 (RS485 via USB)
• Options IO : E/S numériques, sorties relais, sorties pour bandes LED, entrées capteur de température, sorties commande stores/volets
• Canaux AIOX : 4 / 8 / 16 avec modes configurables
• Configurations AIOX : entrée analogique 0/2–10 V ou 0/4–20 mA ; sortie analogique 0/2–10 V ou 0/4–20 mA ; résistance 0–1 MΩ ; entrées capteurs PT100 / PT1000 / NI1000 ; entrée numérique 24 Vdc ou contact sec
• Options supplémentaires : second port Ethernet, modem LTE intégré
• Quantité en stock (donnée page) : 10 unités (varie selon variante)
