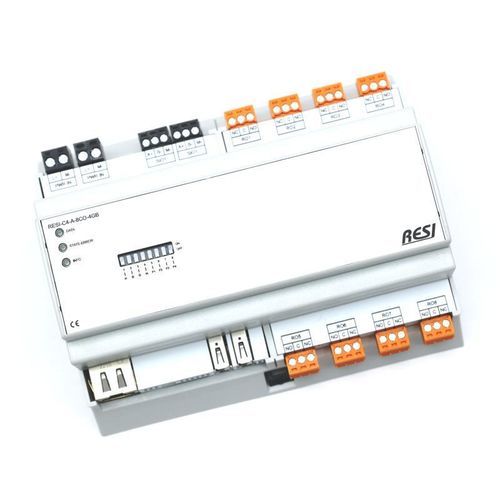

Module relais DC C4de commutationélectromécaniqueà montage sur rail DIN
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- DC, de commutation, électromécanique
- Montage
- à montage sur rail DIN
- Autres caractéristiques
- 8 canaux, à témoin LED, E/S
- Signal d'entrée
- USB
- Tension de charge
Min: 12 V
Max: 48 V
Description
UTILISEZ LA PUISSANCE DU RASPBERRY PI® COMPUTE MODULE 4 DANS VOS SOLUTIONS
RESI utilise les produits Raspberry Pi® depuis le Compute Module 3 et a installé des milliers de contrôleurs dans ses projets. Le résultat est un contrôleur IoT de qualité industrielle basé sur la carte Raspberry Pi® Compute Module 4 d'origine.
QUOI DE DIFFÉRENT ?
La carte Raspberry Pi® Compute Module 4 est intégrée dans un boîtier industriel pour montage sur rail DIN et mural. Tailles de boîtier disponibles : 4MU, 8MU et 12MU. Les contrôleurs C4 s'adaptent aux armoires standard avec découpe frontale de 45 mm. Alimentation intégrée large plage : 12–48 V DC. Un coprocesseur ARM® est intégré pour gérer l'interface série RS485 et les tâches temps réel. Caractéristiques du coprocesseur : numéro de série 96 bits unique, RAM ferromagnétique intégrée de 2 kB pour valeurs persistantes, horloge temps réel avec condensateur de maintien, LED d'état et interrupteurs DIP pour usage logiciel. Fonctions standard du Raspberry Pi Compute Module 4 : 1x Micro HDMI, 1x Ethernet, 2x USB 2.0, options RAM 2/4/8 GB, carte SD 32 GB avec OS LINUX.
E/S INTÉGRÉES !
Plusieurs versions avec E/S intégrées sont disponibles. Le coprocesseur ARM® traite ces E/S en interne, de sorte que le logiciel n'a besoin que d'une interface série pour piloter toutes les fonctions d'E/S. Interfaces de communication : /dev/ttyACM0 pour un protocole ASCII texte simple et /dev/ttyACM1 pour la communication avec le protocole MODBUS/RTU-Master. Des versions avec sorties relais sont disponibles. E/S spécifiques en catalogue : sorties pour rubans LED, entrées capteurs de température, commande de stores et volets.
E/S ANALOGIQUES UNIVERSELLES (AIOX)
Nombre de canaux disponibles : 4, 8 ou 16. Chaque canal est configurable individuellement, par exemple :
COMMENT UTILISER L'INTERFACE SÉRIE ?
Le coprocesseur ARM® mappe l'interface RS485 via USB sur un périphérique série : /dev/ttyACM2. Cela fournit une interface série native pour les logiciels LINUX. La commutation de direction temps réel pour RS485 est gérée par le coprocesseur, pas par le système d'exploitation.
QUEL LOGICIEL ?
Les contrôleurs IoT sont fournis avec la distribution LINUX standard de Raspberry Pi. Ils peuvent exécuter de nombreuses solutions logicielles open-source LINUX telles que Node-RED, NodeJs, Python, Java, JavaScript, HTML, C#, C++, Scratch. Bases de données prises en charge : MariaDB, MongoDB, InfluxDB, PostgreSQL. Outils de visualisation/frontend : Grafana, Apache. Domotique : OpenHAB, FHEM, Home Assistant, IObroker. Connectivité/Cloud : MQTT, HTTPS, Azure IoT, services web AWS. Réseau/VPN : OpenWrt, OpenRouter, OpenVPN, WireGuard. Multimédia : KODI. Solutions API/PLC : CODESYS. Alternativement, développez et exécutez votre propre logiciel sur cette plate-forme matérielle professionnelle.
Caractéristiques / Spécifications
RESI utilise les produits Raspberry Pi® depuis le Compute Module 3 et a installé des milliers de contrôleurs dans ses projets. Le résultat est un contrôleur IoT de qualité industrielle basé sur la carte Raspberry Pi® Compute Module 4 d'origine.
QUOI DE DIFFÉRENT ?
La carte Raspberry Pi® Compute Module 4 est intégrée dans un boîtier industriel pour montage sur rail DIN et mural. Tailles de boîtier disponibles : 4MU, 8MU et 12MU. Les contrôleurs C4 s'adaptent aux armoires standard avec découpe frontale de 45 mm. Alimentation intégrée large plage : 12–48 V DC. Un coprocesseur ARM® est intégré pour gérer l'interface série RS485 et les tâches temps réel. Caractéristiques du coprocesseur : numéro de série 96 bits unique, RAM ferromagnétique intégrée de 2 kB pour valeurs persistantes, horloge temps réel avec condensateur de maintien, LED d'état et interrupteurs DIP pour usage logiciel. Fonctions standard du Raspberry Pi Compute Module 4 : 1x Micro HDMI, 1x Ethernet, 2x USB 2.0, options RAM 2/4/8 GB, carte SD 32 GB avec OS LINUX.
E/S INTÉGRÉES !
Plusieurs versions avec E/S intégrées sont disponibles. Le coprocesseur ARM® traite ces E/S en interne, de sorte que le logiciel n'a besoin que d'une interface série pour piloter toutes les fonctions d'E/S. Interfaces de communication : /dev/ttyACM0 pour un protocole ASCII texte simple et /dev/ttyACM1 pour la communication avec le protocole MODBUS/RTU-Master. Des versions avec sorties relais sont disponibles. E/S spécifiques en catalogue : sorties pour rubans LED, entrées capteurs de température, commande de stores et volets.
E/S ANALOGIQUES UNIVERSELLES (AIOX)
Nombre de canaux disponibles : 4, 8 ou 16. Chaque canal est configurable individuellement, par exemple :
- Entrée analogique : 0/2–10 V ou 0/4–20 mA
- Sortie analogique : 0/2–10 V ou 0/4–20 mA
- Entrée de mesure de résistance : 0 à 1 MΩ
- Entrée capteur PT100, PT1000, NI1000-DIN43760
- Entrée digitale : 24 V DC ou contact sec
COMMENT UTILISER L'INTERFACE SÉRIE ?
Le coprocesseur ARM® mappe l'interface RS485 via USB sur un périphérique série : /dev/ttyACM2. Cela fournit une interface série native pour les logiciels LINUX. La commutation de direction temps réel pour RS485 est gérée par le coprocesseur, pas par le système d'exploitation.
QUEL LOGICIEL ?
Les contrôleurs IoT sont fournis avec la distribution LINUX standard de Raspberry Pi. Ils peuvent exécuter de nombreuses solutions logicielles open-source LINUX telles que Node-RED, NodeJs, Python, Java, JavaScript, HTML, C#, C++, Scratch. Bases de données prises en charge : MariaDB, MongoDB, InfluxDB, PostgreSQL. Outils de visualisation/frontend : Grafana, Apache. Domotique : OpenHAB, FHEM, Home Assistant, IObroker. Connectivité/Cloud : MQTT, HTTPS, Azure IoT, services web AWS. Réseau/VPN : OpenWrt, OpenRouter, OpenVPN, WireGuard. Multimédia : KODI. Solutions API/PLC : CODESYS. Alternativement, développez et exécutez votre propre logiciel sur cette plate-forme matérielle professionnelle.
Caractéristiques / Spécifications
- Réf. article : RESI-C4-A-8CO-2GB
- Modèle / Série : C4
- Variante sélectionnée sur cette page : C4 – uniquement relais – 8x CO (relais inverseurs)
- Option RAM (sélectionnée) : 2 GB (options : 2 GB / 4 GB / 8 GB)
- Accessoire C4 : aucun (options : 2ème Ethernet, modem LTE, ...)
- Alimentation : large plage 12–48 V DC
- Coprocesseur intégré : numéro de série 96 bits, 2 kB RAM ferromagnétique, RTC avec condensateur de maintien, LED d'état, interrupteurs DIP
- Connecteurs externes Raspberry Pi CM4 : 1x Micro HDMI, 1x Ethernet, 2x USB 2.0
- Options I/O : E/S digitales, sorties relais, options SSR, AIOX (4/8/16 canaux configurables), E/S spéciales pour rubans LED, température, stores
- Interfaces série (virtuelles) : /dev/ttyACM0 (ASCII), /dev/ttyACM1 (MODBUS/RTU-Master), /dev/ttyACM2 (RS485 via USB)
- Système d'exploitation : distribution LINUX standard Raspberry Pi (prend en charge Node-RED, NodeJs, Python, etc.)
- Résolution image principale sur la fiche produit : 800x800 px (JPG)
