Contrôleur M2M TCP/IP C4

cellular IoTcellular IoTRS422/RS485

Présentation

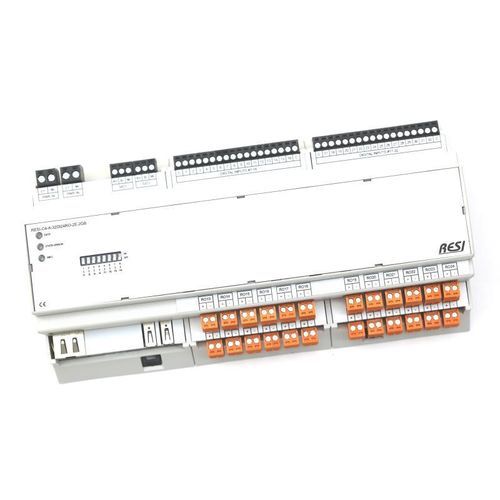

Le C4 est un contrôleur IoT de grade industriel basé sur le Raspberry Pi® Compute Module 4, proposé en boîtiers pour rail DIN ou fixation murale (4MU, 8MU, 12MU). Il associe la plate-forme CM4 à un co-processeur ARM® intégré et une alimentation large plage pour répondre aux besoins de supervision et de commande industriels.

Qu'est-ce qui le distingue ?
Conçu pour l'intégration dans des tableaux électriques avec découpe frontale de 45 mm, le C4 intègre un co-processeur ARM® dédié pour la gestion des E/S temps-réel, une alimentation 12–48 Vdc et des configurations d'E/S modulaires pour un déploiement industriel flexible.

Co-processeur ARM® — caractéristiques

• Gestion interne de l'interface RS485 et d'autres tâches temps-critiques
• Numéro de série unique 96 bits pour l'identification
• 2 kB de RAM ferromagnétique pour valeurs persistantes
• Horloge temps réel avec condensateur de sauvegarde
• LEDs d'état et interrupteur DIP pour configuration et diagnostic locaux

Raspberry Pi Compute Module 4 — fonctionnalités disponibles

• 1× Micro HDMI
• 1× Ethernet
• 2× USB 2.0
• Options RAM : 2 GB, 4 GB, 8 GB
• Carte SD 32 GB avec Linux (livraison standard)

Entrées et sorties intégrées
Les modèles sont proposés avec entrées numériques et sorties relais intégrées. Le co-processeur ARM® cartographie et gère les E/S afin que les applications hôtes accèdent aux signaux via des interfaces série simples pour une exploitation industrielle fiable.

Détails E/S numériques / relais

• Entrées numériques : conçues pour signaux 12–48 Vdc
• Sorties relais : jusqu'à 30 Vdc ou 250 Vac, max. 6 A par canal
• Matériau des contacts relais : AgSnO2
• Relais à semi-conducteurs optionnels : 1 A (230 Vac/dc), 3 A (60 Vac/dc), 6 A (60 Vac/dc) pour un très grand nombre de cycles

Entrées/sorties analogiques universelles (AIOX)
Disponibles en 4, 8 ou 16 canaux ; chaque canal est configurable individuellement en :

• Entrée analogique : 0 / 2–10 V ou 0 / 4–20 mA
• Sortie analogique : 0 / 2–10 V ou 0 / 4–20 mA
• Mesure de résistance : 0 à 1 MΩ
• Entrée capteur PT100, PT1000, NI1000-DIN43760
• Entrée digitale pour 24 Vdc ou contact sec

Utilisation des interfaces série

• dev/ttyACM0 — protocole ASCII simple pour E/S générales
• dev/ttyACM1 — protocole MODBUS/RTU maître
• dev/ttyACM2 — RS485 mappé via USB (commutation de direction gérée par le co-processeur)

Logiciel et intégration

• Livré avec la distribution Linux standard Raspberry Pi
• Compatible avec les outils open-source courants : Node-RED, NodeJs, Python, Java, C/C++, etc.
• Compatible bases de données SQL/NoSQL : MariaDB, MongoDB, InfluxDB, PostgreSQL
• Visualisation et UI : Grafana, Apache ; domotique : OpenHAB, Home Assistant, ioBroker
• Connectivité cloud : MQTT, HTTPS, Azure IoT, AWS
• VPN et routage : OpenWrt, OpenVPN, WireGuard
• Options : multimédia (KODI), automate industriel (CODESYS)

Variantes disponibles et options

• Configurations E/S exemples : 10xRI + 8xRO ; 20xRI + 16xRO ; 32xDI + 12xRO ; 32xDI + 24xRO
• Extensions C4 : aucune ; 2e port Ethernet ; modem LTE intégré
• Tailles de RAM : 2 GB, 4 GB, 8 GB

Usage
Conçu pour la supervision, le contrôle et l'alerte des stations distantes, le C4 convient comme IoT PLC ou DDC en automatisme du bâtiment et environnements industriels nécessitant des E/S modulaires, un accès série et la flexibilité du CM4.

Spécifications techniques

• Série : C4 (contrôleur IoT basé sur Compute Module 4)
• Tailles de boîtier : 4MU, 8MU, 12MU (montage rail DIN / mural)
• Alimentation : 12–48 Vdc (intégrée)
• Co-processeur : ARM® avec numéro de série 96 bits, 2 kB RAM ferromagnétique, RTC avec condensateur de sauvegarde, LEDs d'état, interrupteur DIP
• Interfaces série : dev/ttyACM0 (ASCII), dev/ttyACM1 (MODBUS/RTU maître), dev/ttyACM2 (RS485 via USB)
• Entrées numériques : 12–48 Vdc
• Sorties relais : jusqu'à 30 Vdc / 250 Vac, max. 6 A par canal (contacts AgSnO2)
• Options relais statiques : 1 A (230 Vac/dc), 3 A (60 Vac/dc), 6 A (60 Vac/dc)
• Canaux AIOX : 4 / 8 / 16, configurable (0/2–10 V, 0/4–20 mA, mesure résistance 0–1 MΩ, entrées PT100/PT1000/NI1000, entrée digitale 24 Vdc / contact sec)
• Compute Module 4 : 1×Micro HDMI, 1×Ethernet, 2×USB 2.0, RAM 2/4/8 GB, carte SD 32 GB avec Linux
• Configurations IO typiques : 10xRI+8xRO ; 20xRI+16xRO ; 32xDI+12xRO ; 32xDI+24xRO
• Options : 2e Ethernet, modem LTE
