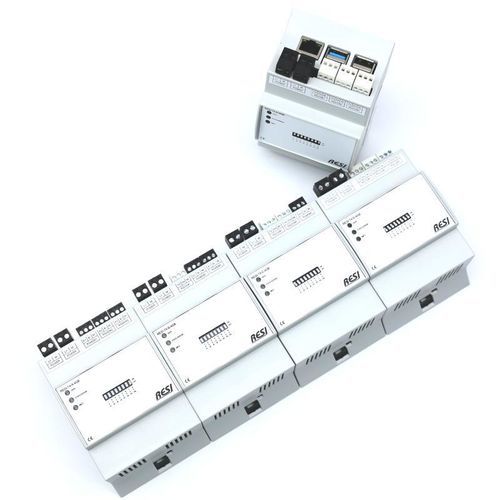

Contrôleur M2M RS232 RESI-T4

CANopenModbusTCP/IP

EXPLOITEZ LA PUISSANCE DE RASPBERRY PI® 4 DANS VOS SOLUTIONS
RESI utilise les produits Raspberry Pi® depuis l'époque du Pi 2 et a déployé des milliers de contrôleurs dans des projets d'automatisation du bâtiment et d'applications industrielles. La gamme RESI T4 intègre la carte Raspberry Pi® 4 dans un contrôleur de catégorie industrielle, conçu pour le montage sur rail DIN et mural, fournissant une solution IoT prête à l'usage pour intégrateurs et OEM.

EN QUOI EST-IL DIFFÉRENT ?
La carte Raspberry Pi® 4 standard est logée dans un boîtier industriel compatible avec les armoires disposant d'une découpe panneau avant de 45 mm, courante en automatisation du bâtiment. Une alimentation intégrée accepte 12–48 V DC. Un co-processeur ARM® gère les interfaces série (RS232, RS485 ou KNX) et ajoute des fonctions : numéro de série unique 96 bits, 2 kB de RAM ferromagnétique pour valeurs persistantes, horloge temps réel avec condensateur de sauvegarde, LED d'état et interrupteur DIP pour fonctions logicielles. Certains modèles proposent CAN 2.0 et CAN‑FD. Les interfaces standard de la Raspberry Pi® 4 restent disponibles.

PRINCIPALES CARACTÉRISTIQUES MATÉRIELLES

• Boîtier industriel pour montage rail DIN et mural ; compatible avec découpe panneau avant 45 mm
• Alimentation large plage : 12–48 V DC
• Co-processeur ARM® pour gestion des interfaces série et fonctions additionnelles
• Extras du co-processeur : numéro de série unique 96 bits, 2 kB de RAM ferromagnétique (persistante), horloge RTC avec condensateur de sauvegarde, LED d'état, interrupteur DIP
• Support CAN optionnel : CAN 2.0 et CAN‑FD sur modèles sélectionnés
• Interfaces Raspberry Pi® 4 : 2× HDMI, 1× Ethernet, 3× USB (un port utilisé en interne), 1× sortie audio, WLAN et BLE embarqués
• Options de mémoire : 2 Go / 4 Go / 8 Go RAM ; livré avec carte SD 32 Go et OS Linux

UTILISATION SOUS LINUX
Le co-processeur ARM® est exposé comme un périphérique série connecté en USB disponible sous /dev/ttyACM0. Aucune distribution ou pilote Linux spécifique n'est requis. Deux méthodes d'accès sont fournies : un jeu de commandes ASCII simple (ex. #VERSION, #GRTC) et un protocole MODBUS/RTU maître pour piloter toutes les fonctions du co-processeur.

UTILISATION DES INTERFACES SÉRIE
Le co-processeur mappe chaque interface RS485, RS232 ou KNX aux périphériques série USB /dev/ttyACM1 à /dev/ttyACM3. Ceux-ci apparaissent comme des ports série natifs sous Linux. Le changement de direction temporellement critique pour RS485 est géré par le co-processeur, déchargeant le système hôte des contraintes de synchronisation.

LOGICIEL

• Environnements de développement et d'exécution : Node-RED, Node.js, Python, Java, JavaScript, HTML, C#, C++, Scratch
• Bases de données : MariaDB, MongoDB, InfluxDB, PostgreSQL
• Visualisation / UI : Grafana, Apache
• Domotique : OpenHAB, FHEM, Home Assistant, ioBroker
• Connectivité cloud : MQTT, HTTPS, Azure IoT, services web AWS
• VPNs & routage : OpenWrt, OpenRouter, OpenVPN, WireGuard
• Multimédia : KODI
• PLC industriel : CODESYS

DOCUMENTS ET PIÈCES JOINTES
Manuels produit, documents d'attachement, listes de commandes ASCII/MODBUS et déclarations de conformité sont disponibles en PDF (manuels spécifiques au modèle, documents d'attachement et cartographies d'interface).

SPÉCIFICATIONS TECHNIQUES

• Famille / modèle : RESI T4 contrôleur IoT industriel basé sur Raspberry Pi® 4
• Alimentation : 12–48 V DC (large plage)
• Montage : rail DIN et montage mural ; compatible avec découpe panneau avant 45 mm
• Co-processeur : ARM® fournissant gestion des interfaces série, numéro de série unique 96 bits, 2 kB de RAM ferromagnétique, RTC avec condensateur de sauvegarde, LED d'état, interrupteur DIP
• Interfaces série : RS232 / RS485 / KNX configurables sur emplacements d'interface ; changement de direction RS485 géré par le co-processeur
• Mapping USB série : co-processeur sur /dev/ttyACM0 ; interfaces mappées sur /dev/ttyACM1 – /dev/ttyACM3
• CAN : CAN 2.0 et CAN‑FD optionnels sur certains modèles
• Interfaces Raspberry Pi® 4 : 2× HDMI, 1× Ethernet, 3× USB (un utilisé en interne), 1× sortie audio, WLAN & BLE embarqués
• Options RAM : 2 Go / 4 Go / 8 Go
• Stockage : livré avec carte SD 32 Go et OS Linux
• Protocoles supportés : jeu de commandes ASCII et MODBUS/RTU maître ; protocoles cloud MQTT, HTTPS, Azure IoT, services AWS
• Compatibilité logicielle : large éventail d'outils Linux open-source et bases de données ; prend en charge des applications de Node-RED au CODESYS industriel
• Cas d'usage typiques : automatisation du bâtiment, passerelles IoT, contrôleurs industriels, domotique, VPN/routeur, multimédia et solutions PLC
