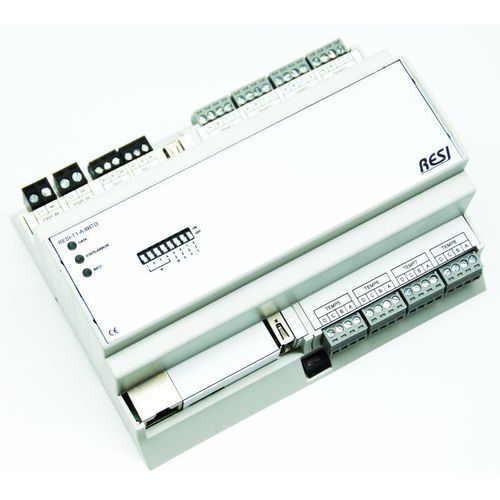

Module d'entrée analogique RESI-C4-A-8RTD-2GB

numériqueEthernetRS-485

UTILISEZ LA PUISSANCE DU Raspberry Pi® Compute Module 4 DANS VOS SOLUTIONS
RESI utilise des produits Raspberry Pi® depuis le Compute Module 3 et a installé des milliers de contrôleurs dans des projets clients. Le résultat est un contrôleur IoT de qualité industrielle basé sur le Raspberry Pi® Compute Module 4.

QU'EST-CE QUI CHANGE ?
La carte Compute Module 4 est intégrée dans un boîtier industriel pour montage sur rail DIN et mural. Tailles de boîtier disponibles : 4MU, 8MU et 12MU. Les contrôleurs C4 s'adaptent aux armoires de commande standard avec une découpe frontale de 45 mm. Alimentation large plage intégrée (12–48 VDC). Un coprocesseur ARM® a été ajouté pour gérer la RS485 et les tâches temps-réel. Fonctions du coprocesseur : numéro de série 96 bits unique, 2 kB de RAM ferromagnétique pour valeurs persistantes, RTC avec condensateur de maintien, LED d'état et interrupteurs DIP pour usage logiciel. Fonctions standard du Compute Module 4 : 1×Micro HDMI, 1×Ethernet, 2×USB 2.0, options RAM 2/4/8 Go, carte SD 32 Go avec Linux OS.

ENTRÉES/SORTIES INTÉGRÉES !
Diverses versions avec E/S intégrées sont disponibles. Le coprocesseur ARM® gère ces E/S en interne, de sorte que le logiciel n'a besoin que d'une interface série pour les contrôler. Interfaces de communication (exemples) :

• /dev/ttyACM0 – protocole texte ASCII
• /dev/ttyACM1 – protocole maître MODBUS/RTU

Des versions avec sorties relais sont également disponibles. Options E/S spécifiques : sortie bande LED, entrées capteurs de température, commande de volets/ stores.

ENTRÉES/SORTIES ANALOGIQUES UNIVERSELLES (AIOX)
Disponible en 4, 8 ou 16 canaux. Chaque canal est configurable individuellement. Configurations possibles :

• Entrée analogique : 0/2–10 V ou 0/4–20 mA
• Sortie analogique : 0/2–10 V ou 0/4–20 mA
• Mesure de résistance : 0 à 1 MΩ
• Entrée RTD : PT100, PT1000, NI100-DIN43760
• Entrée numérique : 24 V DC ou contact sec

COMMENT UTILISER L'INTERFACE SÉRIE ?
Le coprocesseur ARM® mappe l'interface RS485 via USB vers un périphérique série. Exemple :

• /dev/ttyACM2 – port série natif (RS485 via USB), commutation de direction RS485 gérée par le coprocesseur

QUEL LOGICIEL ?
Livré avec une distribution Linux standard Raspberry Pi. Outils open-source supportés et recommandés (exemples) :

• Node-RED, NodeJs
• Python, Java, JavaScript, C#, C++
• HTML, Scratch
• Bases de données : MariaDB, MongoDB, InfluxDB, PostgreSQL
• Visualisation : Grafana, Apache
• Domotique : OpenHAB, FHEM, Home Assistant, ioBroker
• Cloud/Communication : MQTT, HTTPS, Azure IoT, services web AWS
• VPN / Routeur : OpenWrt, OpenRouter, OpenVPN, WireGuard
• Multimédia : KODI
• API/Runtime PLC : CODESYS

VERSION PROPOSÉE ?
Mesurez la température réelle de jusqu'à 8 capteurs RTD avec le contrôleur IoT basé sur le Compute Module 4. Variantes optionnelles : deuxième interface Ethernet ou modem LTE intégré pour communications distantes. Câblage des capteurs : 2, 3 ou 4 fils. Types de capteurs pris en charge : PT100, PT1000, NI100-DIN43760.

Caractéristiques techniques

• Série produit : C4 (contrôleurs basés sur RPI Compute Module 4)
• Référence article : RESI-C4-A-8RTD-2GB
• Configuration standard sélectionnée : 8x entrées RTD (2/3/4 fils)
• Option RAM (sélectionnée) : 2 Go (autres options : 4 Go, 8 Go)
• Alimentation large plage : 12–48 V DC
• Boîtier : boîtier industriel pour rail DIN et montage mural (4MU / 8MU / 12MU)
• Coprocesseur ARM® : gestion RS485, numéro de série 96 bits, 2 kB RAM ferromagnétique, RTC avec condensateur de maintien, LED d'état, interrupteurs DIP
• Ports standards du Compute Module 4 : 1×Micro HDMI, 1×Ethernet, 2×USB 2.0
• Stockage : carte SD 32 Go avec Linux OS (livraison standard)
• Options E/S : E/S digitales, sorties relais, sortie bande LED, commande volets, entrées capteurs de température
• AIOX : 4 / 8 / 16 canaux, configurable (E/S analogiques, mA/V, résistance, RTD, numérique)
• Mapping série : dev/ttyACM0 (ASCII), dev/ttyACM1 (MODBUS/RTU Master), dev/ttyACM2 (RS485 via USB)
• Max. canaux RTD pour la version présentée : 8 capteurs RTD
• Câblage capteur : 2, 3 ou 4 fils
• Types de capteurs pris en charge : PT100, PT1000, NI100-DIN43760
• Prix (HT) pour la variante configurée : 524.30 EUR
• Remarque : Toutes les combinaisons ne sont pas techniquement possibles ; vérifier les références et numéros de commande selon la configuration choisie
