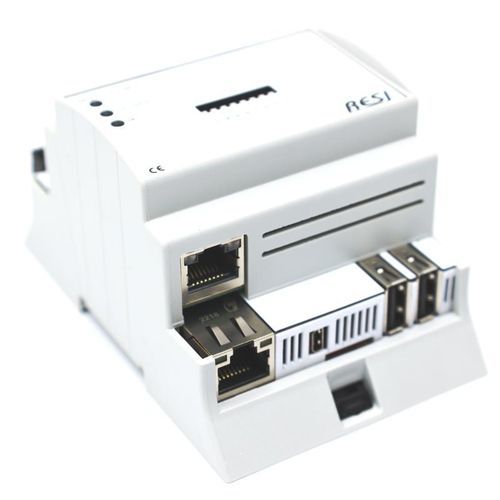

Contrôleur M2M cellular IoT C4-A

cellular IoTModbusTCP/IP

UTILISEZ LES PERFORMANCES DU RASPBERRY PI® COMPUTE MODULE 4 DANS VOS SOLUTIONS

Général
RESI a développé un contrôleur IoT de qualité industrielle basé sur la carte Raspberry Pi® Compute Module 4. L'appareil est logé dans un boîtier industriel pour fixation sur rail DIN et montage mural ; tailles de boîtier disponibles : 4MU, 8MU et 12MU. Convient aux coffrets de commande standard avec découpe frontale de 45 mm. Alimentation large plage intégrée 12–48 VDC.

Matériel étendu (coprocesseur ARM®)
Un coprocesseur ARM® prend en charge les tâches critiques en temps réel (par ex. RS485) et fournit des fonctions supplémentaires : numéro de série unique 96 bits, 2 kB de RAM ferromagnétique pour valeurs persistantes, horloge temps réel avec condensateur de sauvegarde, LED d'état et interrupteurs DIP utilisables par logiciel.

Fonctions standard du Compute Module 4
1x Micro HDMI, 1x Ethernet, 2x USB 2.0. Options de RAM disponibles : 2 / 4 / 8 GB. Carte SD 32 GB avec Linux préinstallé disponible.

ENTRÉES ET SORTIES INTÉGRÉES
Plusieurs versions avec E/S intégrées sont disponibles. Le coprocesseur ARM® traite les E/S en interne, de sorte que le logiciel applicatif n'a besoin que d'une interface série :

• dev/ttyACM0 : communication avec protocole texte ASCII simple
• dev/ttyACM1 : communication via protocole MODBUS/RTU maître
• Le RS485 est mappé par le coprocesseur via USB sur /dev/ttyACM2 ; la commutation de direction RS485 est gérée matériellement par le coprocesseur.

Types d'E/S disponibles : entrées et sorties numériques, versions avec sorties relais, E/S spéciales (par ex. pilotage de ruban LED, entrées pour capteurs de température, commande de volets).

Entrées/sorties analogiques universelles (AIOX)
Disponibles en 4 / 8 / 16 canaux. Chaque canal configurable individuellement en :

• Entrée analogique : 0 / 2–10 V ou 0 / 4–20 mA
• Sortie analogique : 0 / 2–10 V ou 0 / 4–20 mA
• Entrée de mesure de résistance : 0 à 1 MΩ
• Entrée capteur PT100, PT1000, NI1000-DIN43760
• Entrée numérique pour 24 V DC ou contact sec

COMMENT UTILISER L'INTERFACE SÉRIE ?
Le coprocesseur ARM® mappe l'interface RS485 via USB sur un périphérique série /dev/ttyACM2. Cela apparaît comme une interface série native dans les logiciels Linux ; la commutation de direction critique pour le RS485 est réalisée par le coprocesseur, pas par le système Linux.

QUEL LOGICIEL ?
Les contrôleurs sont fournis avec la distribution Linux standard Raspberry Pi. Logiciels/frameworks supportés (exemple) :

• Node-RED, NodeJs, Python, Java, JavaScript, HTML, C#, C++, Scratch
• Bases de données : MariaDB, MongoDB, InfluxDB, PostgreSQL
• Visualisation/serveurs : Grafana, Apache
• Domotique : OpenHAB, FHEM, Home Assistant, ioBroker
• Cloud/communication : MQTT, HTTPS, Azure IoT, services web AWS
• Solutions VPN/routeur : OpenWrt, OpenRouter, OpenVPN, WireGuard
• Multimédia : KODI
• Solutions API/PLC : CODESYS

VARIANTES
Des versions supplémentaires sont disponibles, par exemple avec une seconde interface Ethernet (pour routeur/gateway cloud) ou avec un modem LTE intégré (pour communication distante vers le cloud). Toutes les combinaisons ne sont pas techniquement possibles ; vérifier la référence de commande.

Caractéristiques techniques

• Série modèle : C4 (variantes C4-A)
• Boîtier : montage sur rail DIN et mural ; tailles disponibles : 4MU, 8MU, 12MU ; découpe frontale 45 mm
• Alimentation : plage large 12–48 VDC
• Coprocesseur : coprocesseur ARM® pour le traitement des E/S et RS485
• Fonctions spéciales coprocesseur : numéro de série 96 bits, 2 kB de RAM ferromagnétique, RTC avec condensateur de sauvegarde, LED d'état, interrupteurs DIP
• Interfaces Compute Module 4 : 1x Micro HDMI, 1x Ethernet, 2x USB 2.0
• Options RAM (Compute Module) : 2 GB / 4 GB / 8 GB
• Mémoire : carte SD 32 GB avec Linux OS
• Interfaces série dans le système : /dev/ttyACM0 (ASCII), /dev/ttyACM1 (MODBUS/RTU maître), /dev/ttyACM2 (RS485 via USB)
• E/S analogiques (AIOX) : 4 / 8 / 16 canaux ; configurables en entrées/sorties (0/2–10 V, 0/4–20 mA), mesure de résistance (0–1 MΩ), PT100/PT1000/NI1000
• Entrées numériques : 24 V DC ou contact sec
• E/S optionnelles : sorties relais, pilotage de ruban LED, entrées capteur de température, commande de volets
• Options d'interface : interface Ethernet supplémentaire ou modem LTE intégré possibles
