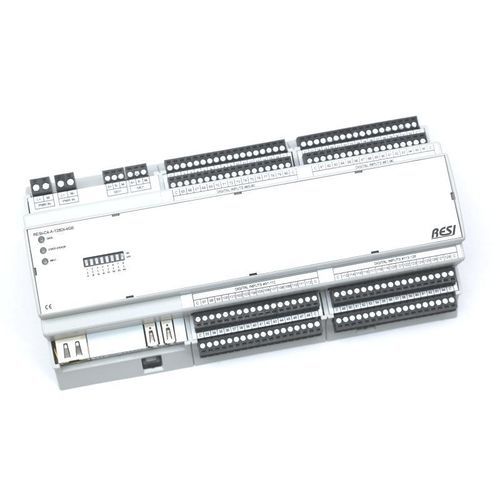

Unité terminale distante Modbus RTU C4

LTE Cat 1EthernetRS-485

Aperçu
RESI fournit un contrôleur IoT industriel basé sur le Raspberry Pi® Compute Module 4. L’appareil associe les interfaces standard du Compute Module 4 à une électronique industrielle et à un coprocesseur ARM® supplémentaire pour piloter de manière fiable les fonctions IO sensibles au temps.

Qu’est-ce qui change ?
La carte Compute Module 4 est intégrée dans un boîtier industriel pour montage sur rail DIN et mural. Tailles de boîtier disponibles : 4MU, 8MU et 12MU. Convient aux armoires de contrôle standard avec une découpe de 45 mm. Alimentation interne à large plage (12–48 VDC) incluse.

Coprocesseur / Caractéristiques matérielles
Le coprocesseur ARM® intégré prend en charge l’interface série RS485 et les tâches sensibles au temps. Ses caractéristiques comprennent un numéro de série unique 96 bits, 2 kB de RAM ferromagnétique pour valeurs persistantes, horloge temps réel avec condensateur de sauvegarde, LED d’état et interrupteurs DIP pour utilisation logicielle.

Fonctions standard du Compute Module 4

• 1 × Micro HDMI
• 1 × Ethernet
• 2 × USB 2.0
• Options de RAM : 2 Go, 4 Go ou 8 Go
• Carte SD de 32 Go avec Linux (préinstallée)

Entrées et sorties intégrées (IO)
Différentes versions intègrent des IO. Le coprocesseur ARM® regroupe tous les IO en interne, de sorte que le logiciel n’a besoin que d’une interface série. Interfaces de communication (selon configuration) :

• /dev/ttyACM0 : protocole texte ASCII
• /dev/ttyACM1 : MODBUS/RTU maître
• /dev/ttyACM2 : RS485 via USB (port série natif sous Linux ; commutation de direction gérée par le coprocesseur)

Variantes IO / Exemples

• Versions avec entrées numériques : ex. 14 ou 48 entrées numériques pour signaux 12–250 Vac/dc
• Versions avec entrées numériques basse tension : ex. 6 à 152 entrées numériques pour signaux 12–48 Vdc
• Versions avec sorties relais
• IO spécifiques : bandes LED, entrées capteurs de température, commande de volets/stores

Entrées/Sorties analogiques universelles (AIOX)
Disponibles en 4 / 8 / 16 canaux. Chaque canal est configurable individuellement en :

• Entrée analogique : 0/2–10 V ou 0/4–20 mA
• Sortie analogique : 0/2–10 V ou 0/4–20 mA
• Entrée de mesure de résistance : 0 … 1 MΩ
• Entrée capteur PT100, PT1000, NI1000 (DIN43760)
• Entrée numérique : 24 V DC ou contact sec

Extensions / Options
Add-ons disponibles, par exemple :

• Second port Ethernet
• Modem LTE intégré

Logiciels et cas d’usage
Vendu avec une distribution Linux standard Raspberry Pi ; compatible avec de nombreuses solutions open-source et environnements de développement. Exemples :

• Node-RED, NodeJs, Python, Java, JavaScript, HTML, C#, C++, Scratch
• Bases de données : MariaDB, MongoDB, InfluxDB, PostgreSQL
• Visualisation / Serveur web : Grafana, Apache
• Domotique : OpenHAB, FHEM, Home Assistant, ioBroker
• Cloud / protocoles : MQTT, HTTPS, Azure IoT, services web AWS
• VPNs / Routeurs : OpenWrt, OpenRouter, OpenVPN, WireGuard
• Multimédia : KODI
• API industrielle / Automates : CODESYS

Remarque sur les versions
Toutes les combinaisons ne sont pas techniquement possibles. Veuillez vérifier le numéro de commande / les détails de l’article pour garantir la configuration souhaitée.

Caractéristiques techniques

• Nom du produit : C4 (variante C4-nur DEs)
• Référence : RESI-C4-A-6DI-2GB
• Boîtier : Boîtier industriel pour rail DIN / montage mural (4MU / 8MU / 12MU)
• Alimentation : Plage large 12–48 VDC (interne)
• Interfaces Compute Module : 1× Micro HDMI, 1× Ethernet, 2× USB 2.0
• RAM : 2 Go / 4 Go / 8 Go (configurable)
• Stockage : Carte SD 32 Go avec Linux
• Coprocesseur : Coprocesseur ARM® avec numéro de série 96 bits, 2 kB RAM ferromagnétique, RTC avec condensateur de sauvegarde, LED d’état, interrupteurs DIP
• Mapping des interfaces série : /dev/ttyACM0 (ASCII), /dev/ttyACM1 (MODBUS/RTU maître), /dev/ttyACM2 (RS485)
• IO analogiques (AIOX) : 4/8/16 canaux, configurable (0/2–10 V, 0/4–20 mA, résistance, PT100/PT1000/NI1000)
• Entrées/Sorties numériques : Variantes avec nombres de canaux différents (ex. 6, 14, 48, 64, 128, 152)
• Options : 2ᵉ Ethernet, modem LTE intégré
• Prix (net, configuration standard affichée) : 309.10 EUR
