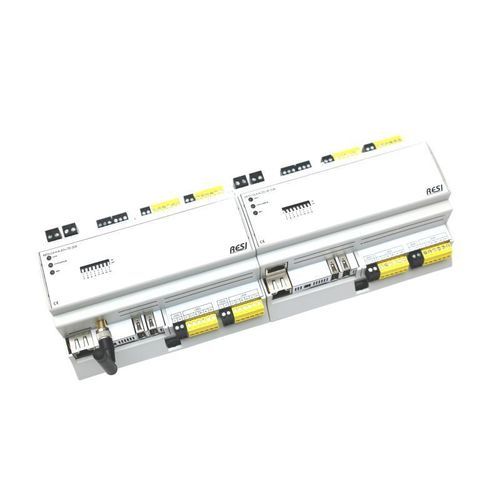

Contrôleur d'éclairage LED RESI-C4-A-4LED-2GB

Ethernetcellular IoTUSB

Aperçu

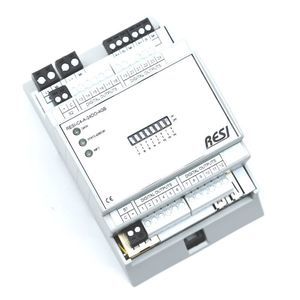

Exploitez le Raspberry Pi Compute Module 4 dans un contrôleur IoT industriel conçu par RESI. Produit de grade industriel, il est fourni dans un boîtier pour montage sur rail DIN et mural, disponible en tailles 4MU, 8MU et 12MU. Il intègre une alimentation large plage (12–48 Vdc) et un coprocesseur ARM pour gérer les interfaces temps réel et la gestion des E/S.

Caractéristiques principales

• Boîtier industriel pour montage sur rail DIN et mural ; compatible avec découpes frontales standard de 45 mm.
• Alimentation large plage : 12–48 Vdc.
• Coprocesseur ARM avec numéro de série unique 96 bits, 2 kB de RAM ferromagnétique pour valeurs persistantes, horloge temps réel avec condensateur de sauvegarde, voyants d'état et interrupteur DIP utilisable par logiciel.
• Interfaces standard du Raspberry Pi Compute Module 4 : 1×Micro HDMI, 1×Ethernet, 2×USB 2.0 ; options RAM 2/4/8 GB ; carte SD 32 GB avec Linux.

E/S et interfaces série
Le contrôleur existe en versions avec E/S intégrées. Le coprocesseur ARM gère les E/S en interne afin que le logiciel principal communique avec les fonctions E/S via des périphériques série. Mappings d'interfaces série : /dev/ttyACM0 (protocole texte ASCII), /dev/ttyACM1 (MODBUS/RTU maître) et RS485 via USB mappé sur /dev/ttyACM2 (interface série native). Types d'E/S disponibles : entrées/sorties numériques, sorties relais, E/S spécifiques pour bandes LED, entrées pour capteurs de température et contrôle de stores/volets.

Entrées/sorties analogiques universelles (AIOX)

• Disponibles en 4 / 8 / 16 canaux.
• Chaque canal peut être configuré individuellement en :
• Entrée analogique : 0 / 2–10 V ou 0 / 4–20 mA
• Sortie analogique : 0 / 2–10 V ou 0 / 4–20 mA
• Mesure de résistance : 0 à 1 MΩ
• Entrée capteur PT100, PT1000, NI1000-DIN43760
• Entrée numérique pour 24 Vdc ou contact sec

Logiciel & connectivité
Livré avec une distribution Linux standard pour Raspberry Pi et compatible avec un large éventail de logiciels open-source : Node-RED, NodeJs, Python, Java, JavaScript, C#, C++, Scratch. Bases de données prises en charge : MariaDB, MongoDB, InfluxDB, PostgreSQL. Outils d'interface et de visualisation : Grafana, Apache. Compatibilité domotique : OpenHAB, FHEM, Home Assistant, IO Broker. Connectivité cloud via MQTT, HTTPS, Azure IoT et services web standards. La plateforme peut aussi servir pour des VPN/routeurs (OpenWrt, OpenRouter, OpenVPN, WireGuard), solutions multimédia (KODI) et automates industriels (CODESYS).

Bandes LED et variantes

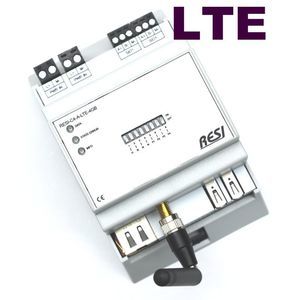

Contrôle jusqu'à 12 bandes LED à tension constante, configurées en 12 sorties PWM réparties en 4 groupes. Versions disponibles avec 2e port Ethernet ou modem LTE intégré pour communication distante/cloud. Remarque : toutes les combinaisons d'options ne sont pas techniquement possibles ; consulter les détails produit pour les numéros de commande et combinaisons sélectionnables.

Caractéristiques techniques

• Nom commercial : C4-LED stripes PWM
• Série / modèle : C4
• Référence : RESI-C4-A-4LED-2GB
• ID produit : 25
• Sorties : 12 × sorties PWM (en 4 groupes)
• Options RAM : 2 GB (par défaut), 4 GB, 8 GB
• Options add-on : aucune / 2e Ethernet / modem LTE
• Alimentation : 12–48 Vdc (large plage)
• Fixation : montage rail DIN et mural ; compatible découpe frontale 45 mm
• Compute Module : Raspberry Pi Compute Module 4 (Micro HDMI, Ethernet, 2×USB 2.0, carte SD avec Linux)
• Interfaces série : /dev/ttyACM0 (ASCII), /dev/ttyACM1 (MODBUS/RTU), RS485 via USB → /dev/ttyACM2
• Logiciel : distribution Linux standard Raspberry Pi ; compatible Node-RED, NodeJs, Python, Java, JavaScript, C#, C++, Scratch, MariaDB, MongoDB, InfluxDB, PostgreSQL, Grafana, Apache, OpenHAB, FHEM, Home Assistant, IO Broker, MQTT, HTTPS, Azure IoT, services web AWS
• Quantité disponible (page) : 10
• Prix (hors TVA) : EUR 373.40
