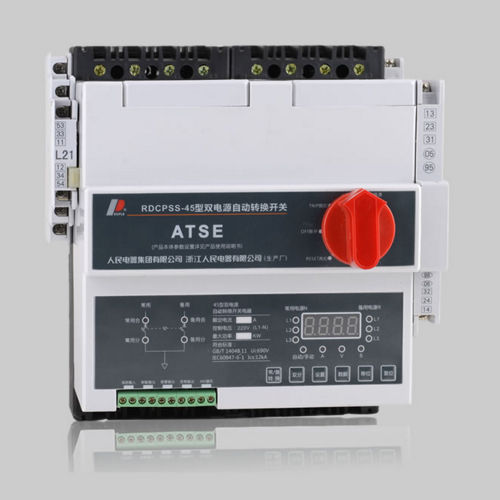

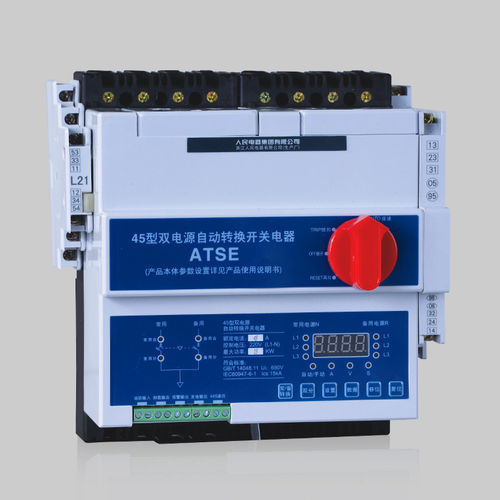

Commutateur de transfert automatique RDCPSS

manuelpour jeu de barrespour générateur

La série RDCPSS ATSE (ci-après dénommée « commutateur RDCPPSS ») est destinée aux systèmes d'alimentation à deux voies fonctionnant à une fréquence nominale de 50 Hz ou 60 Hz, avec une tension nominale allant jusqu'à 690 V et un courant nominal compris entre 0,4 A et 125 A.il assure la commutation manuelle ou automatique de l’alimentation en cas de surtension, de sous-tension ou de perte de phase, afin de garantir la fiabilité et la sécurité de l’alimentation du circuit en aval. Le commutateur RDCPSS est équipé d’un contacteur à action instantanée et est utilisé pour l’alimentation de secours. De plus, lors du basculement entre les réseaux d’alimentation, il permet d’atteindre un temps de coupure de 50 ms minimum afin d’améliorer la stabilité de l’alimentation. Le commutateur CPSS de type disjoncteur peut être choisi en fonction de chaque fonction de protection contre les courants, telles que la surcharge, la surintensité, le court-circuit ou le déséquilibre de phase. 4. Conditions normales de fonctionnement 4.1 - Température ambiante : max. +40 °C, min. -10 °C ; la température moyenne journalière ne doit pas dépasser +35 °C. 4.2 - Altitude : jusqu’à 2 000 m. 4.3 - Humidité : l’humidité relative maximale ne doit pas dépasser 50 % à +40 °C ; une humidité plus élevée est acceptable à des températures plus basses ; par exemple, elle peut atteindre 90 % à +20 °C. Il convient de prendre en compte la condensation provoquée par les variations de température. 4.4 - Indice de protection : IP 20, fonction anti-contact accidentel 4.5 - Niveau de pollution : niveau 3 4.6 - Type d’installation : circuit principal 380 V pour la catégorie IV, circuits auxiliaires et de commande pour la catégorie III, circuit d’alarme pour la catégorie II.
