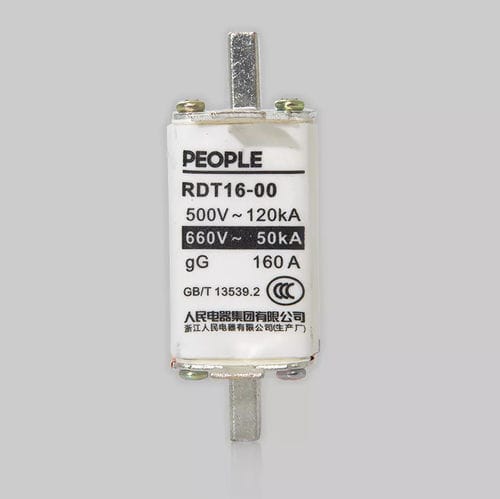

Fusible lame RDT16

cartouche

Le fusible à contact de type couteau à cartouche remplie de poudre de la série RDT16 est adapté aux installations de distribution électrique industrielles en courant alternatif à 50 Hz, d'une tension nominale allant jusqu'à 500/690 V et d'un courant nominal allant jusqu'à 1 250 A, pour assurer la protection des circuits contre les surcharges et les courts-circuits. Conforme aux normes : GB13539.1-2008/CEI 60269-1:2006 ; GB/T13539.2-2008/CEI 60269-2:2006 Conditions normales de fonctionnement et d’installation 3.1 Température ambiante : -5 °C à +40 °C ; la valeur moyenne sur 24 heures ne doit pas dépasser +35 °C, et la valeur moyenne sur une année doit être inférieure à cette valeur. 3.2 L'altitude du lieu d'installation ne doit pas dépasser 2 000 m 3.3 Conditions atmosphériques L'air est pur et son humidité relative ne doit pas dépasser 50 % lorsque la température ambiante est de 40 °C. Une humidité relative relativement élevée est autorisée à des températures relativement basses ; par exemple, l'humidité relative peut atteindre 90 % à 20 ÿ, et il convient de tenir compte de la condensation qui se forme à la surface du produit en raison des variations de température. 3.4 Tension Lorsque la tension nominale est de 500 V, la valeur maximale de la tension du réseau ne doit pas dépasser 110 % de la tension nominale du fusible ; lorsque la tension nominale est de 690 V, la valeur maximale de la tension du réseau ne doit pas dépasser 105 % de la tension nominale du fusible. Remarque : si l’élément fusible fond à une tension nettement inférieure à la tension nominale, l’indicateur de fusible ou le déclencheur de fusible peut ne pas se déclencher. 3.5 Catégorie d’installation : III 3.6 Degré de pollution : au moins 3 3.7 Position d’installation Cette série de fusibles peut être installée verticalement, horizontalement ou obliquement dans des environnements d’exploitation ne présentant pas de secousses, de chocs ou de vibrations manifestes.
