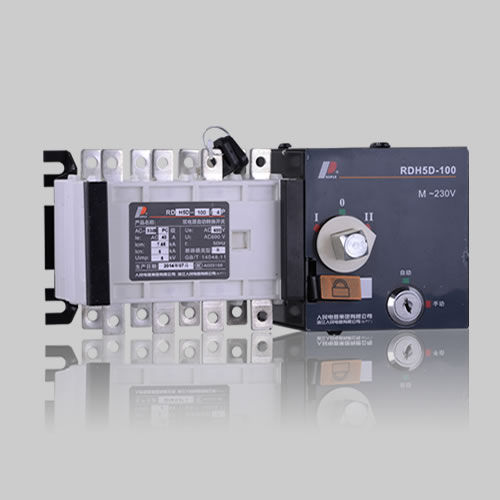

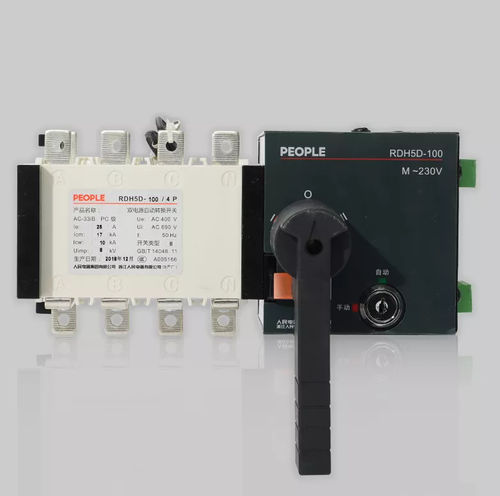

Commutateur de transfert automatique RDH5D

à deux directionsde verrouillageopéré à distance

La série RDH5D de commutateurs de transfert automatiques intègre des systèmes de verrouillage électriques et mécaniques afin de garantir la sécurité des opérations de transfert. Elle est adaptée aux systèmes d’alimentation électrique des appareillages de distribution industriels fonctionnant en courant alternatif à 50 Hz, avec une tension nominale de 400 V CA et un courant nominal conventionnel pouvant atteindre 3 200 A. Elle dispose de fonctions de détection, de communication, de verrouillage électrique et mécanique. Il permet un contrôle entièrement automatique et à distance, une réinitialisation, ainsi qu’un contrôle manuel en cas d’urgence ou pour d’autres opérations. Ce commutateur est adapté aux alimentations à deux circuits, permettant la commutation automatique entre l’alimentation normale et l’alimentation de secours, ou la commutation automatique et la déconnexion sécurisée entre deux ensembles d’équipements de charge. Structure du commutateur 3.1 - Verrouillage électrique : commande l’alimentation du circuit interne du commutateur. Lorsqu’il est activé, le commutateur peut fonctionner en mode entièrement automatique, avec réarmement forcé et à distance ; lorsqu’il est désactivé, le commutateur ne peut être actionné que manuellement. 3.2 - Poignée de commande : le verrouillage électrique doit être désactivé lorsque la poignée est utilisée pour une commande manuelle. 3.3 - Verrouillage du mécanisme : utilisé pour la détection. Commencez par placer le commutateur en position « 0 » à l'aide de la poignée, puis tirez le mécanisme de verrouillage vers le haut et verrouillez-le, avant de procéder à la détection (en tirant le verrou vers le haut, l'alimentation du circuit de commande interne du commutateur est coupée ; le commutateur ne peut alors plus fonctionner ni en mode automatique ni en mode manuel). 3.4 - Indication de position : indique la position de fonctionnement (l, 0, ll). Mode d’emploi 6.1 - Fonction automatique : lorsque l’alimentation normale est coupée, le commutateur bascule le circuit vers l’alimentation de secours ; lorsque l’alimentation normale est rétablie, le commutateur bascule le circuit vers l’alimentation normale. 6.2 - Fonction de retour forcé à « 0 » : en appuyant sur le bouton « 0 », le commutateur coupe les deux alimentations.
