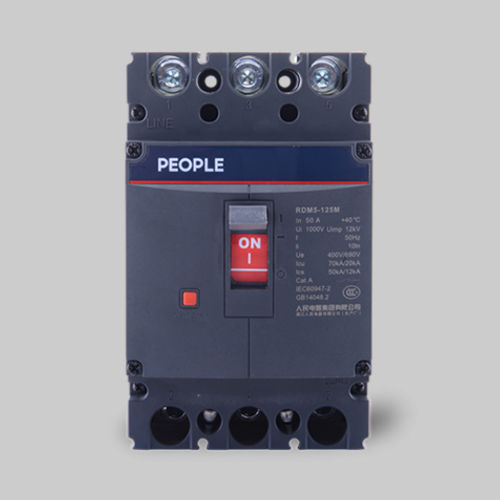

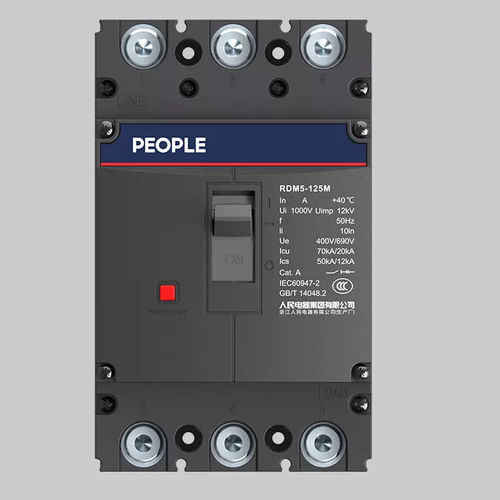

Disjoncteur magnéto-thermique RDM5

basse tensionpour surchargecontre les courts-circuits

Le disjoncteur électronique à boîtier moulé de la série RDM5 est destiné aux circuits en courant alternatif à 50 Hz, une tension d'isolement de 1 000 V, une tension nominale de service allant jusqu'à 690 V et un courant nominal allant jusqu'à 800 A. Il sert à distribuer l'énergie et à protéger le circuit ainsi que la source d'alimentation contre les dommages causés par les surcharges, les courts-circuits et les sous-tensions. Il permet notamment de protéger les moteurs lorsque le courant est inférieur à 630 A. En règle générale, le disjoncteur peut effectuer des commutations et des démarrages de moteur occasionnels. Le produit peut être installé à la verticale ou à l’horizontale. Conditions normales de fonctionnement et d’installation 1. Altitude d’installation : pas plus de 2 000 m 2. Température : pas plus de +40 °C et pas moins de -5 °C, la température moyenne ne devant pas dépasser +35 °C 3. Humidité relative : inférieure à 50 % lorsque la température est de +40 °C. Le produit peut supporter une humidité relative plus élevée à des températures plus basses ; par exemple, à une température de +20 °C, il peut supporter une humidité relative de 90 %. 4. Classe de pollution : classe 3 5. Type d'installation du disjoncteur principal : classe III ; type d'installation des circuits auxiliaires et de commande : classe II 6. L'angle maximal d'installation est de 22,5°
