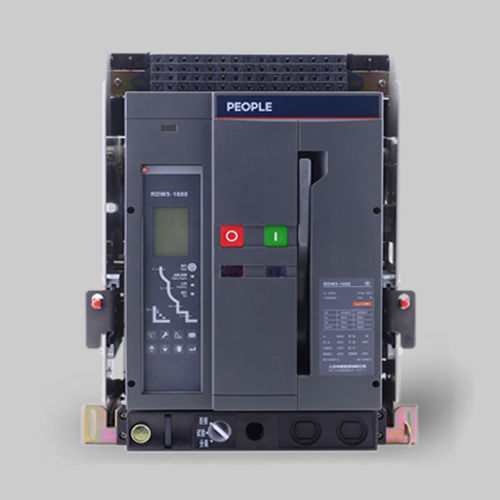

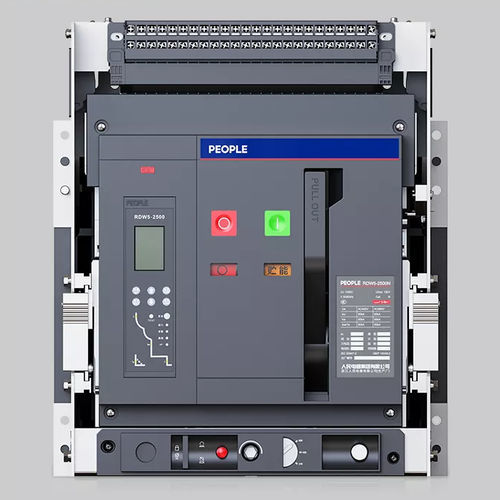

Disjoncteur à air RDW5 series

contre les soustensionscontre les surintensitésde défaut de mise à la terre

Le disjoncteur à air intelligent de la série RDW5 est destiné aux réseaux de distribution d'énergie en courant alternatif à 50/60 Hz, avec une tension nominale de service allant jusqu'à 400 V/690 V et un courant nominal allant jusqu'à 6 300 A. Il est principalement utilisé pour distribuer l'énergie et protéger les circuits et les équipements d'alimentation contre les dommages causés par des défauts, tels que les surcharges, les sous-tensions, les courts-circuits et les mises à la terre monophasées, et il dispose d'une fonction d'isolation. De plus, ce disjoncteur dispose de diverses fonctions de protection intelligentes ; il permet une communication bidirectionnelle entre plusieurs disjoncteurs et un ordinateur de contrôle central via son système réseau, et offre une fonction de commande à distance pour répondre aux exigences d’un système de contrôle automatique. Le disjoncteur est conforme à la norme CEI 60947-2. Conditions normales de fonctionnement et d’installation 3.1 - Température : pas plus de +40 °C / pas moins de -25 °C, et température journalière moyenne ne dépassant pas +35 °C. Si le client a besoin de conditions supérieures à +40 °C ou inférieures à -25 °C, il doit consulter le fabricant. 3.2 - Altitude du lieu d'installation : pas plus de 2 000 m 3.3 - Humidité : à une température de +40 °C, elle ne doit pas dépasser 50 % Une humidité plus élevée est tolérée à des températures plus basses. L’humidité moyenne mensuelle ne doit pas dépasser 90 %, et la température moyenne mensuelle ne doit pas être inférieure à +25 °C. Il convient de veiller à éviter la condensation en cas de variation de l’humidité. 3.4 - Indice de protection : IP20 3.5 - Type d'utilisation : type B 3.6 - Niveau de pollution : niveau 3 3.7 - Type d'installation : Le circuit principal du disjoncteur, le déclencheur à sous-tension et la bobine primaire du transformateur de puissance relèvent du type d'installation IV ; les circuits auxiliaires et les circuits de commande relèvent du type d'installation III.
