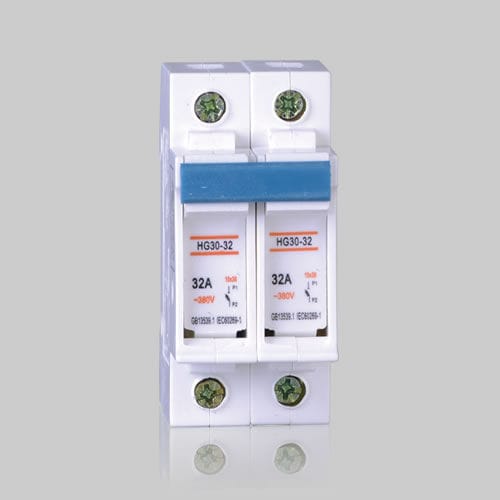

Fusible cylindrique RT18

cartoucheClasse gGde condensateurs

Les fusibles à capuchon cylindrique de type tubulaire fermé de la série RT18/HG30 sont adaptés aux appareillages de distribution électrique industriels fonctionnant en courant alternatif à 50 Hz, avec une tension nominale de 380 V et un courant nominal pouvant atteindre 63 A, et sont destinés à assurer la protection des circuits contre les surcharges et les courts-circuits. Conforme aux normes : GB13539.1-2008/CEI 60269-1:2006 ; GB/T13539.2-2008/CEI 60269-2:2006 Conditions normales de fonctionnement et d’installation 3.1 Température ambiante : -5 °C à +40 °C ; la valeur moyenne sur 24 heures ne doit pas dépasser +35 °C, et la valeur moyenne sur une année doit être inférieure à cette valeur. 3.2 L’altitude du lieu d’installation ne doit pas dépasser 2 000 m 3.3 Conditions atmosphériques : l’air est pur et son humidité relative ne doit pas dépasser 50 % lorsque la température ambiante est de 40 °C. Une humidité relative relativement élevée est tolérée à des températures relativement basses ; par exemple, l’humidité relative peut atteindre 90 % à 20 °C, et il convient de tenir compte de la condensation se formant à la surface du produit en raison des variations de température. 3.4 Tension : la valeur maximale de la tension du réseau ne doit pas dépasser 110 % de la tension nominale du fusible. 3.5 Catégorie d’installation : III 3.6 Degré de pollution : au moins 3 3.7 Position d’installation Cette série de fusibles peut être installée verticalement, horizontalement ou obliquement dans des conditions d’exploitation sans secousses, chocs ou vibrations manifestes. Remarque : si le fusible est utilisé dans des conditions d’installation différentes de celles spécifiées, il convient d’en discuter avec le fabricant. Plage de coupure et catégorie d’utilisation La plage de coupure de cette série de fusibles est « g », la catégorie d’utilisation est « G », ce qui correspond à la gamme complète de fusibles à capacité de coupure pour usage général.
