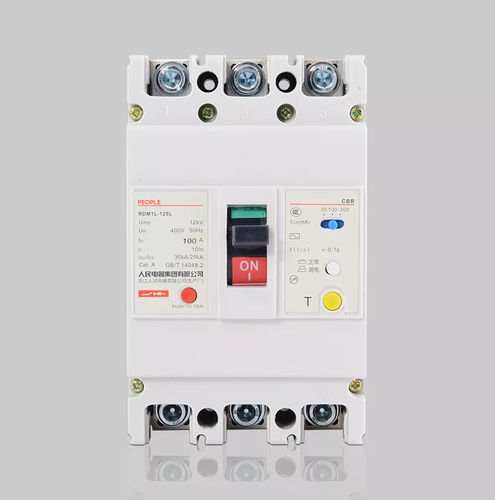

Disjoncteur magnéto-thermique RDM1L

à courant résiduelpour la distribution électriqueà boîtier moulé

Le disjoncteur en boîtier moulé de la série RDM IL est principalement utilisé dans les circuits de distribution en courant alternatif à 50/60 Hz, avec une tension nominale de service de 400 V etet un courant nominal pouvant atteindre 800 A. Il assure une protection indirecte et prévient les incendies causés par les courants de défaut à la terre. Il peut également être utilisé pour la distribution d’énergie et la protection des circuits contre les surcharges et les courts-circuits, ainsi que pour le transfert de circuits et le démarrage occasionnel de moteurs. Ce produit est adapté à l’isolation. Ce produit est conforme à la norme CEI 60947-2. Conditions normales de fonctionnement et d'installation 3.1 - Température : pas supérieure à +40 °C, ni inférieure à -5 °C, et température moyenne ne dépassant pas +35 °C. 3.2 - Altitude d'installation : pas plus de 2 000 m. 3.3 - Humidité relative : pas plus de 50 % lorsque la température est de +40 °C. Le produit peut supporter une humidité relative plus élevée à des températures plus basses ; par exemple, à une température de +20 °C, le produit peut supporter une humidité relative de 90 %. La condensation résultant des variations de température doit faire l’objet de mesures préventives spécifiques. 3.4 - Classe de pollution : classe 3 3.5 - Il doit être installé dans un endroit ne présentant aucun risque d’explosion, exempt de gaz et de poussières conductrices susceptibles de provoquer la corrosion des métaux et d’endommager l’isolation. 3.6 - Angle d’inclinaison maximal d’installation : 5° ; il doit être installé dans un endroit à l’abri de chocs importants et des intempéries. 3.7 - Type d'installation du circuit principal : III ; type d'installation des circuits auxiliaires et de commande : II 3.8 - Le champ magnétique externe du lieu d'installation ne doit pas dépasser 5 fois l'intensité du champ magnétique terrestre. 3.9 - Environnement électromagnétique d'installation : type B
