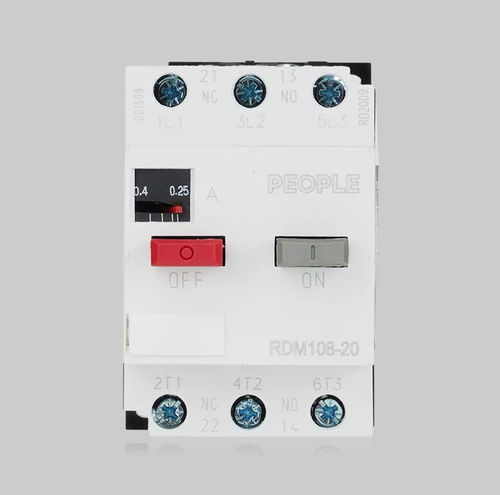

Disjoncteur à air RDM108 series

pour surchargecontre les courts-circuitsde protection moteur

Le disjoncteur à boîtier moulé de la série RDM108 est destiné aux circuits à courant alternatif de 50 Hz/60 Hz,tension nominale de service allant jusqu'à 660 V et un courant nominal compris entre 0,1 A et 63 A. Il assure la protection des moteurs de faible puissance et des circuits contre les surcharges et les courts-circuits, et permet, dans des conditions normales, des commutations peu fréquentes ainsi que le démarrage direct des moteurs. Ce produit permet de démarrer et de couper directement le moteur sous tension pleine et avec une charge AC-3, tout en offrant une protection contre les surcharges et les courts-circuits. Ce produit est conforme aux normes GB14048.2 et GB14048.4. 3.2 Structure Le modèle RDM108-20 dispose d’un contact auxiliaire ; le modèle RDM108-32 peut être équipé d’un groupe de contacts auxiliaires externes ; le modèle RDM108-63 peut être équipé d’un groupe de contacts auxiliaires internes. Le mécanisme de déclenchement des modèles RDM108-32 et RDM108-63 est doté d’une structure à fermeture et coupure rapides, ce qui lui confère une fonction de limitation de courant. Déclenchement bimétallique à temporisation inverse et déclenchement électromagnétique instantané. Le déclenchement en cas de surcharge est équipé d’un dispositif de compensation de température. À l’avant du produit se trouve une aiguille de réglage du courant de déclenchement, lequel est réglable dans la plage spécifiée. Les modèles RDM108-20, -32 et -63 s’actionnent respectivement à l’aide d’un bouton, d’un cadran et d’une poignée. Ce produit est conçu pour un montage sur panneau avant et une installation sur carte. Les modèles RDM108-20 et -32 sont fournis avec une plaque de montage et peuvent être installés sur un rail DIN de 35 mm. Conditions normales de fonctionnement et d’installation 3.1 L’altitude du lieu d’installation ne doit pas dépasser 2 000 m. 3.3 La classe de pollution est la classe 3. 3.4 Type d’installation : le circuit principal est de classe III, les circuits auxiliaires et de commande sont de classe II. 3.2 La température ambiante ne doit pas être supérieure à +40 °C ni inférieure à -5 °C,
