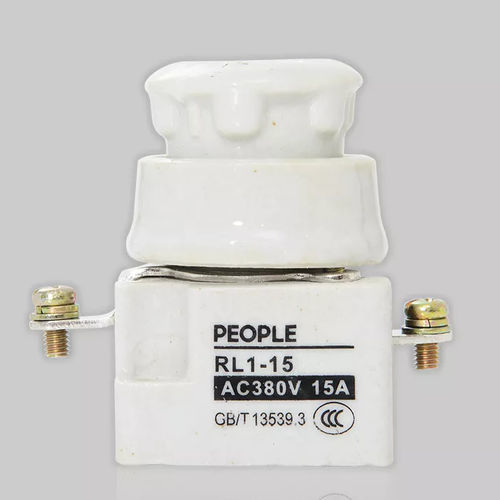

Fusible cylindrique RL1

en céramique

Le fusible à base à vis de la série RL1 est adapté aux installations de distribution électrique industrielle en courant alternatif 50 Hz, d'une tension nominale de 380 V et d'un courant nominal allant jusqu'à 200 A, pour la protection des circuits contre les surcharges et les courts-circuits. Capacité de coupure et catégorie d’utilisation La capacité de coupure de cet élément fusible de la série est « g », et sa catégorie d’utilisation est « G », ce qui correspond à la gamme complète d’éléments fusibles à usage général en termes de capacité de coupure. Caractéristiques de structure Cette série de fusibles se compose d’un élément fusible, d’une base de fusible et d’un composant de chargement de fusion. L’élément fusible est composé d’un tube fusible, d’un élément fusible, d’un matériau de remplissage et d’un indicateur. L’élément fusible à section variable, constitué d’une bande ou d’un fil de cuivre pur, est scellé dans le tube fusible à haute résistance ; ce dernier est ensuite rempli de sable de quartz de haute pureté, traité chimiquement pour servir de milieu d’arc électrique. Un indicateur de fusion est situé sur l’embout du fusible ; celui-ci apparaît immédiatement lorsque le fusible fond, ce qui signifie que le fusible a sauté. Le socle du fusible est composé d’une base, d’un tube métallique fileté muni de bornes et d’une bague de protection en porcelaine. Le composant de chargement du fusible est constitué d’un tube métallique fileté externe et d’une poignée en porcelaine ; une fenêtre transparente située sur le dessus permet de vérifier si l’indicateur de l’élément fusible est visible ou non (c’est-à-dire si le fusible a fondu ou non). Le fusible présente une structure entièrement étanche lors de son fonctionnement. La base s’installe à l’aide de vis, ce qui est simple et pratique. La borne située sur le côté est reliée au câble externe par une vis.
