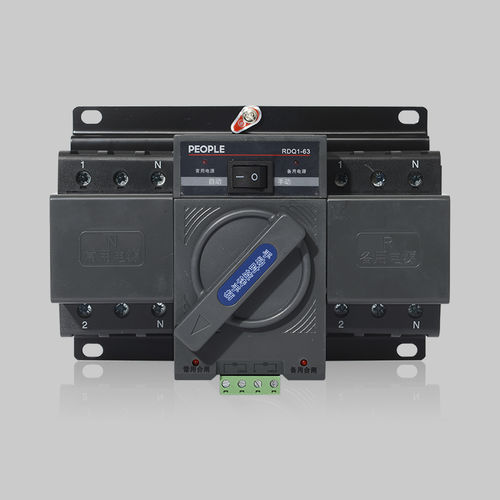

Commutateur de transfert automatique RDQ1

manuelpour jeu de barres4 pôles

Le commutateur de transfert automatique à double alimentation de la série RDQ1 est adapté aux systèmes d'alimentation électrique en courant alternatif 50 Hz, avec une tension nominale de service de 400 V et un courant nominal de service inférieur ou égal à 63 A. Il permet de basculer, selon les besoins, entre deux circuits d'alimentation. Ce produit dispose de fonctions de protection contre les surcharges, les courts-circuits et les sous-tensions ; il intègre également des fonctions de protection contre les incendies, de double coupure et d'émission d'un signal de fermeture, ce qui le rend particulièrement adapté aux circuits d'éclairage des immeubles de bureaux, des centres commerciaux, des banques et des immeubles de grande hauteur nécessitant une protection contre les incendies. Conditions normales de fonctionnement et d’installation 3.1 - L’altitude du lieu d’installation ne doit pas dépasser 2 000 m. 3.2 - Température ambiante : -5 °C à +40 °C ; la valeur moyenne sur 24 h ne doit pas dépasser +35 °C. 3.3 - Conditions atmosphériques : L’humidité relative ne doit pas dépasser 50 % lorsque la température maximale est de +40 °C ; une humidité relative relativement élevée est autorisée à des températures relativement basses, par exemple jusqu’à 90 % à 20 °C ; des mesures particulières doivent être prises en cas de condensation sur les produits due aux variations d’humidité. 3.4 - Degré de pollution : 3 3.5 - Conditions d’installation : l’appareil doit être installé dans des lieux à l’abri des vibrations, de la pluie et de la neige ; la borne supérieure se connecte au côté alimentation, la borne inférieure au côté charge, et l’inclinaison entre le plan d’installation et la verticale ne doit pas dépasser 5°. 3.6 - Catégorie d'installation : III 3.7 - Le champ magnétique externe à proximité du lieu d'installation ne doit pas dépasser 5 fois l'intensité du champ magnétique terrestre, quelle que soit la direction.
