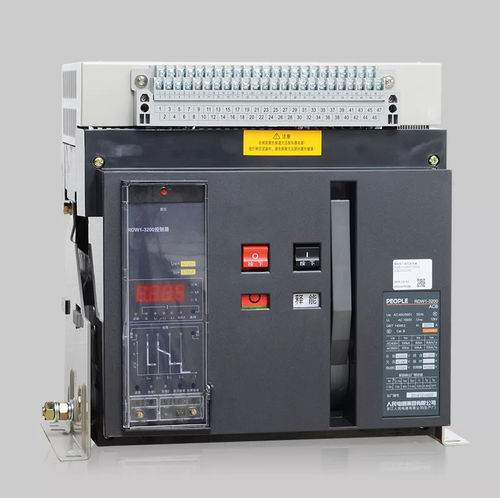

Disjoncteur à air RDW1 series

contre les soustensionsde puissancepour surcharge

Disjoncteur à air RDW1 destiné aux réseaux de distribution électrique en courant alternatif 50/60 Hz, avec une tension nominale de service allant jusqu’à 690 V et un courant nominal allant jusqu’à 6 300 A. Il est principalement utilisé pour distribuer l’énergie et protéger le circuit et les équipements contre les dommages causés par les surcharges, les courts-circuits, les sous-tensions et les défauts à la terre. Doté de fonctions de protection intelligentes, il assure une protection sélective précise et améliore la fiabilité de l’alimentation électrique afin d’éviter toute coupure de courant inutile. Il dispose également d’un port de communication de type ouvert, permettant de mettre en œuvre une fonction de commande à distance et de répondre aux exigences des centres de contrôle et des systèmes automatisés. Ce produit, dépourvu de contrôleur intelligent et de capteur, offre une fonction d’isolation. Il est conforme à la norme CEI 60947-2 Conditions normales de fonctionnement et d’installation 3.1 - Température : pas plus de +40 °C, pas moins de -St, et température journalière moyenne ne dépassant pas +35 °C. Si le client a besoin de conditions supérieures à +40°C ou inférieures à -25°C, il doit consulter le fabricant. 3.2 - Altitude du lieu d’installation : ne dépassant pas 2 000 m 3.3 - Humidité : lorsque la température est de +40°C, elle ne doit pas dépasser 50 % Une humidité plus élevée est admise à des températures plus basses. L’humidité moyenne mensuelle ne doit pas dépasser 90 %, et la température moyenne mensuelle ne doit pas être inférieure à +25^. Il convient de prêter attention à la condensation en cas de variation de l’humidité. 3.4 - Indice de protection : IP20 3.5 - Type d'utilisation : type B 3.6 - Niveau de pollution : niveau 3 3.7 - Type d'installation : Le circuit principal du disjoncteur, le déclencheur à sous-tension et la bobine primaire du transformateur de puissance relèvent du type d'installation IV ; les circuits auxiliaires et les circuits de commande relèvent du type d'installation III.
