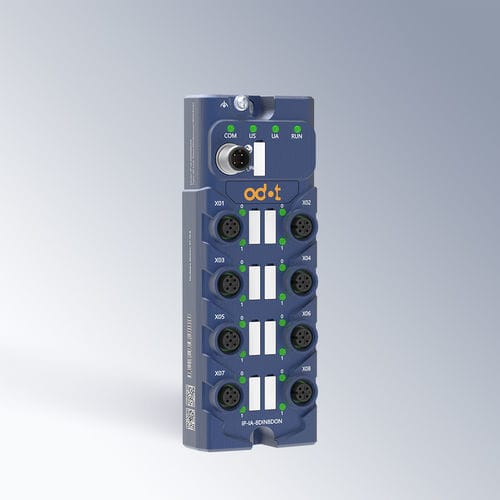

Module E/S numérique IP-IA-8DIN8DON

IO-Linkà 8 E/Sà 8 sorties NPN

Description du produit L'IP-IA-8DIN8DON est un module esclave IO-Link compact et fiable, conçu pour les applications industrielles d'acquisition de signaux numériques et de contrôle des sorties. Doté de 8 canaux d'entrée numériques NPN et de 8 canaux de sortie numériques NPN, ce module permet une communication et un contrôle efficaces au niveau du terrain pour les systèmes d'automatisation industrielle modernes. Le module intègre la surveillance des entrées numériques et la commande des sorties numériques au sein d’un seul esclave IO-Link. La durée de filtrage configurable et la fonctionnalité de maintien des entrées contribuent à réduire les interférences de signaux et à maintenir un état stable des entrées. La fonction de stockage des données IO-Link permet la sauvegarde et la restauration automatiques des paramètres, ce qui simplifie le remplacement des appareils et réduit les temps d’arrêt liés à la maintenance. Conçu pour une intégration industrielle flexible, l’IP-IA-8DIN8DON est idéal pour les systèmes d’automatisation distribués, les équipements de fabrication intelligents et les applications de contrôle industriel. Avantages

• Simplification du câblage du système : combine les fonctions d’entrée et de sortie numériques dans un seul module compact, réduisant ainsi la complexité de l’installation et l’encombrement dans l’armoire électrique.
• Amélioration de la stabilité du signal : les fonctions de maintien des entrées et de filtrage configurables contribuent à réduire les interférences électriques et à améliorer la fiabilité opérationnelle.
• Réduction des temps d’arrêt liés à la maintenance : la fonction de stockage de données IO-Link permet la restauration automatique des paramètres lors du remplacement du module, améliorant ainsi l’efficacité de la maintenance.
• Intégration distribuée flexible : l’architecture compacte d’esclave IO-Link permet une intégration aisée dans les systèmes d’automatisation industrielle distribués.

Scénarios d’application

• Systèmes d’automatisation d’usine
• Équipements de fabrication intelligents
• Machines d’emballage
• Systèmes de convoyage et de manutention
• Contrôle des capteurs et actionneurs industriels
• Systèmes d’E/S distribuées et automatisation des lignes de production
• Logistique et automatisation des entrepôts

Paramètres techniques (extrait) Protocole IO-Link : protocole esclave IO-Link V1.1 Débit de transfert : par défaut : COM2 (38,4 kbps) ID du fabricant : 0x0651 ID de l’appareil : 0x81621F (8479263) Port de communication : M12 code A, 4 broches (extrémité en pointe) — Broche 1 : 24 V (Us), pôle positif de l'alimentation du système ; Broche 2 : 24 V (Ua), pôle positif de l'alimentation de terrain ; Broche 3 : 0 V (GND) ; Broche 4 : C/Q Us (tension d'alimentation nominale) : 24 V CC Ua (tension d'alimentation nominale) : 24 V CC Isolation galvanique US/UA : non prise en charge Consommation du module : max. 50 mA à 24 V CC Port E/S : 8 ports — 8 canaux d'entrée numérique, 8 canaux de sortie numérique (M12, code A, 5 broches, extrémité percée) Type de connecteur : 8 × M12 (extrémité percée) Définition des ports (X01~04) : Broche 1 : 24 V (pôle positif de la sortie d'alimentation, fourni par nos soins) ; Broche 2 : Signal 1 (entrée numérique) ; Broche 3 : 0 V ; Broche 4 : Signal 2 (entrée numérique) ; Broche 5 : FG (mise à la terre fonctionnelle) Définition des ports (X05~08) : Broche 1 : 24 V (pôle positif de la sortie d'alimentation, fourni par Us) ; Broche 2 : Signal 1 (sortie numérique) ; Broche 3 : 0 V ; Broche 4 : Signal 2 (sortie numérique) ; Broche 5 : FG (mise à la terre fonctionnelle) Entrée numérique : Indicateur de canal : pris en charge (vert) Caractéristiques d'entrée : Type 3, niveau bas (NPN) Tension nominale : 24 V CC Signal « 0 » : -5 V CC ~ +5 V CC (rail d'alimentation Us) Signal « 1 » : -30 V CC ~ -11 V CC (rail d'alimentation Us) Tension minimale : -30 V CC Tension maximale : +5 V CC Courant d'entrée : 2,5 mA (pour le signal « 1 », tension d'entrée nominale) Temps de réponse : de OFF à ON : 500 μs max. ; de ON à OFF : 500 μs max. Isolation entre canaux : aucune isolation entre les canaux Filtre : configurable Sortie numérique : Indicateur de canal : pris en charge (vert) Type de sortie : NPN, niveau bas Capacité de charge : charge résistive : 0,5 A ; charge inductive : 12 W ; charge d'éclairage : 5 W Courant de sortie nominal de la broche 1 : 350 mA (canal unique) Courant de sortie du module : max. 3,6 A Résistance minimale de charge : 48 Ω Courant résiduel : max. 10 μA (pour le signal « 0 ») Temps de réponse : de OFF à ON : max. 100 μs ; de ON à OFF : max. 200 μs Fréquence de commutation (exemples) : charge résistive à puissance nominale : COM1 : 10 Hz ; COM2 : 35 Hz ; COM3 : 80 Hz. Puissance nominale pour une charge inductive : COM1/COM2/COM3 : 2,5 Hz. Puissance nominale pour une charge d'éclairage : COM1 : 10 Hz ; COM2 : 12,5 Hz ; COM3 : 12,5 Hz Isolation entre canaux : il n'y a pas d'isolation entre les canaux Diagnostic et protection : Affichage de l'état : indicateur d'alimentation, état de fonctionnement, état de communication, indicateur d'erreur de fonctionnement Fonction de diagnostic : diagnostic de communication Protection contre l'inversion de polarité de l'alimentation : prise en charge Détection de surtension Us : prise en charge (déclenchée lorsque Us > 30 V CC) Détection de sous-tension Us : prise en charge (déclenchement à 9 V CC ≤ Us ≤ 18 V CC) Dimensions : 160 mm × 60 mm × 35,5 mm Poids : 305 g Température de fonctionnement : -30 °C à 60 °C Température de stockage : -40 °C à 85 °C Altitude d'installation : < 2 000 m ESD : décharge dans l'air ±15 kV, décharge par contact ±8 kV, classe de performance A ; CEI 61000-4-2 EFT : port d'alimentation ±2 kV, port de communication ±2 kV, classe de performance A ; CEI 61000-4-4 Surtensions : ports de communication et d'E/S : ±1 kV DM ; ports d'alimentation : ±0,5 kV DM, ±0,5 kV CM ; classe de performance A ; CEI 61000-4-5 RS : CEI 61000-4-3 ; CS : CEI 61000-4-6 Certification du produit : certification CE
