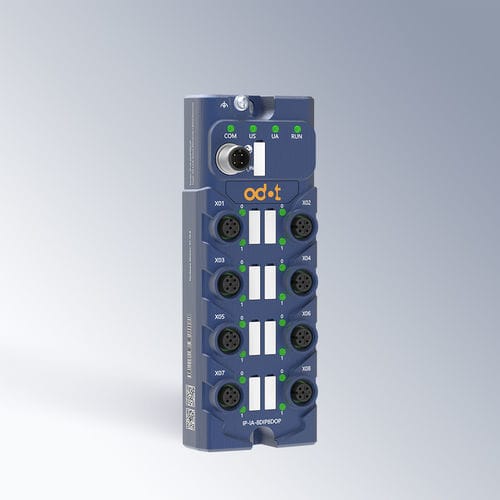

Module E/S numérique IP-IA-8DIP8DOP

IO-Link8 entrées numériquesà 8 E/S

Aperçu produit
Le IP-IA-8DIP8DOP est un module esclave IO-Link compact et fiable conçu pour l'acquisition et la commande de signaux numériques en environnement industriel. Équipé de 8 entrées numériques PNP et 8 sorties numériques PNP, le module assure une communication bidirectionnelle de signaux pour les systèmes d'automatisation industriels modernes.
Le module combine la surveillance des entrées et le contrôle des sorties dans un seul module esclave IO-Link. Il prend en charge le filtrage d'entrée configurable et la fonction de maintien d'entrée pour améliorer l'intégrité des signaux et réduire les interférences dans des environnements industriels complexes. La fonction IO-Link Data Storage permet la sauvegarde et la restauration automatique des paramètres lors du remplacement d'un appareil, contribuant à réduire les temps d'arrêt de maintenance et la charge d'ingénierie.
Compact, flexible et facile à intégrer, le IP-IA-8DIP8DOP convient aux systèmes d'automatisation distribuée et aux applications de fabrication intelligente.

Principaux avantages

• Simplification du câblage industriel: regroupe les fonctions d'entrée et de sortie numériques dans un seul module compact, réduisant la complexité du câblage et l'espace d'installation.
• Amélioration de la stabilité des signaux: le filtrage configurable et la fonction de maintien diminuent les perturbations et assurent un fonctionnement fiable.
• Réduction des temps d'arrêt de maintenance: IO-Link Data Storage restaure automatiquement les paramètres lors du remplacement d'un appareil, améliorant l'efficacité de la maintenance.
• Flexibilité système: prise en charge d'une intégration flexible pour le contrôle distribué et les systèmes d'automatisation intelligents.

Applications

• Systèmes d'automatisation d'usine
• Machines d'emballage
• Convoyeurs et systèmes de manutention
• Équipements de fabrication intelligente
• Logistique et automatisation d'entrepôt
• Contrôle de capteurs et d'actionneurs industriels
• Systèmes E/S distribués et automatisation de lignes de production

Détails produit (tableau)
IO-Link Protocol - IO-Link V1.1 slave protocol
Protocol Standard - IO-Link V1.1 slave protocol
Transmission Speed - Default: COM2 (38.4kbps)
Vendor ID - 0x0651
Device ID - 0x81623F (8479295)
Communication Port - M12 A-code 4 Pin, needle end
Port pinout - Pin1: 24V (Us), Pin2: 24V (Ua), Pin3: 0V (GND), Pin4: C/Q
Us (Rated Voltage) - 24V DC
Ua (Rated Voltage) - 24V DC
Us/Ua Galvanic Isolation - Not support
Module Consumption - Max.50mA@24V DC
IO Port - 8 Ports, 8 channels digital input, 8 channels digital output (M12, A-code, 5 Pin, hole end)
Terminal Type - 8×M12, hole end
Port definition (X01~04) - Pin1: 24V (power output), Pin2: Signal 1 (digital input), Pin3: 0V, Pin4: Signal 2 (digital input), Pin5: FG (functional grounding)
Port definition (X05~08) - Pin1: 24V (power output), Pin2: Signal 1 (digital output), Pin3: 0V, Pin4: Signal 2 (digital output), Pin5: FG (functional grounding)

Digital Input
Channel Indicator - Support, green
Input Feature - Type 3, high level is valid (PNP)
Rated Voltage - 24V DC
Signal “0” - -5V DC ~ +5V DC (Us power rail)
Signal “1” - +11V DC ~ +30V DC (Us power rail)
Minimum Voltage - -5V DC
Maximum Voltage - +30V DC
Input Current - 2.5mA (for signal “1”, rated voltage input)
Input Delay - OFF to ON: Max.500µs; ON to OFF: Max.500µs
Channel Isolation - There is no isolation between channels
Filter - Configurable

Digital Output
Channel Indicator - Support, green
Output Type - PNP, High level
Load Capacity - Resistive load: 0.5A; Inductive load: 12W; Lamp load: 5W
Rated Output Current of Pin1 - 350mA (single channel)
Output Current of Module - Max.3.6A
Minimum Load Resistance - 48Ω
Residual Current - Max.10µA (for signal “0”)
Output Delay - OFF to ON: Max.100µs; ON to OFF: Max.200µs
Switch Frequency - Rated power resistive load: COM1: 10Hz; COM2: 35Hz; COM3: 80Hz. Rated power inductive load: COM1/COM2/COM3: 2.5Hz. Rated power lamp load: COM1: 10Hz; COM2: 12.5Hz; COM3: 12.5Hz
Channel Isolation (outputs) - There is no isolation between channels

Diagnosis Function
Status Display - Power indicator, running state, communication state, running error indicator
Diagnosis Function - Communication diagnosis
Us power anti-reverse protection - Support
Us overvoltage detection - Support, Us > 30VDC triggered
Us undervoltage detection - Support, 9VDC ≤ Us ≤ 18VDC triggered

Dimension - 160 mm × 60 mm × 35.5 mm
Weight - 305 g
Configuration Method - Master Configuration: Support; Software Configuration: Support

Environment Parameter
Operating Temperature - -30 °C ~ 60 °C
Protection Grade - IP67
Storage Temperature - -40 °C ~ 85 °C
Installation Altitude - <2000 m
ESD - Air discharge: ±15 kV; contact discharge: ±8 kV; performance class A; standard: IEC 61000-4-2
EFT - Power port: ±2 kV; communication port: ±2 kV; performance class A; standard: IEC 61000-4-4
Surge - Communication & IO Ports: ±1 kV DM; Power Ports: ±0.5 kV DM / ±0.5 kV CM; performance class A; standard: IEC 61000-4-5
RS / CS - Executive standards: IEC 61000-4-3 / IEC 61000-4-6
Product Certification - CE certification

Caractéristiques / spécifications techniques

• Model: IP-IA-8DIP8DOP
• Protocol: IO-Link V1.1 (slave)
• IO: 8 PNP digital inputs + 8 PNP digital outputs (M12 connectors)
• Power: Us = 24V DC; Ua = 24V DC; Max consumption 50mA@24V DC
• Output current: 350mA per channel, module max 3.6A
• Protection: IP67
• Operating temperature: -30 °C to 60 °C
• Dimensions: 160 × 60 × 35.5 mm; Weight: 305 g
• Features: configurable input filtering and holding, IO-Link Data Storage for automatic parameter backup/restore
• EMC/Immunity: meets IEC 61000 series specifications (ESD, EFT, Surge)
• Certification: CE
