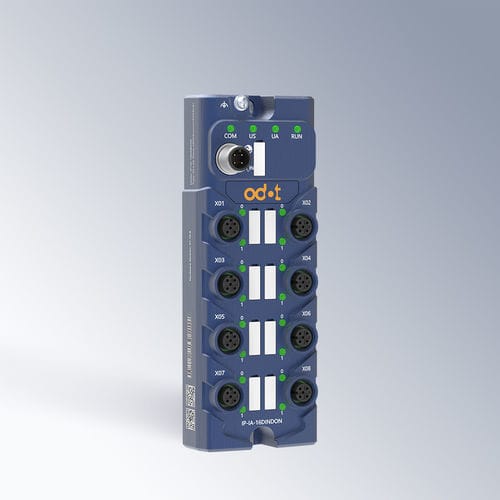

Module E/S numérique IP-IA-16DINDON

IO-Linkà 16 E/Spour capteur

Description du produit
Le ODOT IP-IA-16DINDON est un module esclave IO-Link en boîtier IP67 pour l'I/O distribué industriel. Il offre 16 canaux numériques configurables pouvant être attribués individuellement en entrée (NPN, commande côté bas) ou en sortie (PNP, commande côté haut). Le boîtier compact et la fonction de stockage de paramètres IO-Link facilitent le déploiement, la sauvegarde et le remplacement en environnements sévères.

Avantages / Caractéristiques clés

• Configuration d'E/S flexible : 16 canaux configurables individuellement en DI ou DO pour réduire les variantes matérielles et augmenter la souplesse du système.
• Fiabilité des signaux améliorée : filtrage configurable et fonctions de maintien d'entrée pour réduire les interférences électriques et les commutations parasites.
• Maintenance simplifiée : stockage de données IO-Link pour sauvegarde et restauration automatiques des paramètres lors du remplacement du module, accélérant la mise en service.
• Conception robuste IP67 : format compact pour intégration distribuée en environnements humides ou agressifs.

Scénarios d'application

• Systèmes d'automatisation d'usine
• Équipements de fabrication intelligente
• Machines d'emballage
• Convoyeurs et manutention de matériaux
• Contrôle de capteurs et actionneurs industriels
• I/O distribué et automatisation de lignes de production

Caractéristiques / Spécifications techniques

• Protocole IO-Link : IO-Link V1.1 esclave
• Débit : par défaut COM2 (38,4 kbps)
• Vendor ID : 0x0651
• Device ID : 0x81622F (8479279)
• Connecteurs : M12 A-code (port IO-Link aiguille côté mâle ; ports IO M12 A-code 5 broches côté femelle)
• Affectation des broches (alimentation/données) : Broche1 : 24 V (Us) ; Broche2 : 24 V (Ua) ; Broche3 : 0 V (GND) ; Broche4 : C/Q (ports 4 broches). Ports IO (5 broches) : Broche1 : 24 V (Us) ; Broche2 : Signal 1 (DI/DO) ; Broche3 : 0 V ; Broche4 : Signal 2 (DI/DO) ; Broche5 : FG
• Alimentation (Us / Ua) : 24 VDC
• Isolation galvanique Us/Ua : non prise en charge
• Consommation module : max. 50 mA @ 24 VDC
• Ports I/O / quantité : 8 ports, chacun avec deux DI/DO = 16 canaux numériques configurables
• Type de borne : 8 × M12 (côté femelle)
• Entrée numérique : Type 3, NPN (niveau bas valide). Tension nominale : 24 VDC. Courant d'entrée : 2,5 mA (signal 1). Temps de bascule OFF→ON max 500 μs ; ON→OFF max 500 μs. Filtre configurable. Pas d'isolation entre canaux.
• Sortie numérique : PNP côté haut. Charge résistive 0,5 A ; inductive 12 W ; lampe 5 W. Courant de sortie par broche : 350 mA. Courant max module : 3,6 A. Temps de commutation OFF→ON max 100 μs ; ON→OFF max 200 μs. Fréquences de commutation variables selon COM1/COM2/COM3 et type de charge.
• Diagnostic : indicateurs alimentation, fonctionnement, communication et erreur. Diagnostic de communication pris en charge. Protection anti-inversion Us prise en charge. Détection surtension/sous-tension prise en charge.
• Dimensions : 160 mm × 60 mm × 35,5 mm
• Poids : 305 g
• Configuration : configuration par maître et par logiciel prise en charge ; stockage IO-Link pour sauvegarde des paramètres
• Environnement : Température de fonctionnement -30 °C à 60 °C ; stockage -40 °C à 85 °C ; Protection : IP67 ; altitude d'installation < 2000 m. CEM : ESD, EFT, surtension, RS/CS conformes aux normes IEC (classe de performance A)
• Certifications : CE
