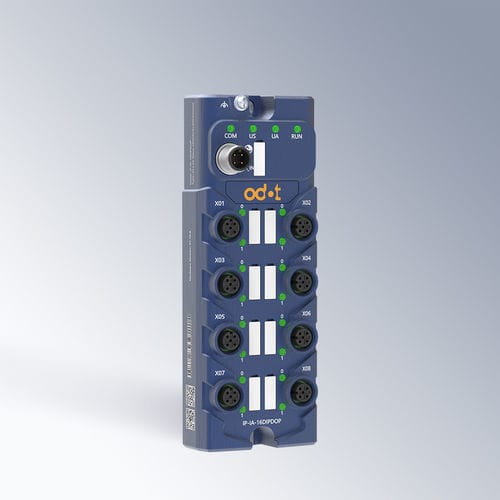

Module E/S numérique IP-IA-16DIPDOP

IO-Linkà 16 E/SIP67

Description du produit
L'IP-IA-16DIPDOP est un module esclave IO-Link V1.1 pour l'acquisition et le pilotage de signaux numériques en milieu industriel. Il intègre 16 canaux numériques PNP configurables dans un boîtier compact IP67, chaque canal pouvant être défini en entrée (DI) ou sortie (DO) pour simplifier le câblage et réduire le nombre d'appareils.

Le module propose un filtrage configurable et une fonction de maintien d'entrée pour limiter les perturbations électriques et stabiliser l'acquisition des signaux. La fonction de stockage de données IO-Link sauvegarde et restaure automatiquement les paramètres lors du remplacement afin de réduire les temps d'arrêt. Le module utilise des alimentations Us et Ua distinctes en 24V et dispose de connecteurs M12 pour intégration en architectures d'E/S distribuées.

Principales caractéristiques techniques

• 16 canaux DI/DO PNP configurables dans un seul esclave IO-Link
• Filtrage et maintien d'entrée configurables pour améliorer la stabilité des signaux
• Stockage de données IO-Link pour restauration automatique des paramètres
• Conception compacte IP67 pour installation en environnements exigeants

Spécifications techniques
Protocole : IO-Link V1.1 (esclave)
Débit : COM2 (38,4 kbps) par défaut
Vendor ID / Device ID : 0x0651 / 0x81624F (8479311)
Connecteur terrain : M12 A-code 4 broches (broche); Pin1 : Us 24V; Pin2 : Ua 24V; Pin3 : 0V; Pin4 : C/Q
Alimentation : Us = 24VDC, Ua = 24VDC; isolation galvanique Us/Ua : non supportée
Consommation module : max. 50 mA @ 24VDC
Ports IO : 8 × M12 (A-code 5 broches, prise), chaque port contient deux DI/DO configurables (total 16)
Entrée numérique : PNP type 3 ; 24VDC nominal ; courant d'entrée 2,5 mA ; filtrage configurable ; délai d'entrée max 500 μs
Sortie numérique : PNP niveau haut ; sortie nominale par canal 350 mA ; sortie module max 3,6 A ; charge résistive 0,5 A ; inductive 12 W ; lampe 5 W ; délai OFF→ON max 100 μs, ON→OFF max 200 μs
Diagnostic : voyants alimentation, fonctionnement, communication et erreur ; diagnostic communication ; protection anti-inversion Us ; détection surtension/sous-tension
Mécanique & environnement : 160 × 60 × 35,5 mm ; poids 305 g ; fonctionnement −30 °C à 60 °C ; stockage −40 °C à 85 °C ; protection IP67 ; altitude d'installation < 2000 m
EMC & sécurité : ESD ±15 kV air / ±8 kV contact ; EFT ±2 kV ; niveaux de surtension conformes série IEC 61000 ; certification CE

Résumé technique

• Modèle : IP-IA-16DIPDOP
• Canaux : 16 DI/DO configurables (PNP)
• Protocole : IO-Link V1.1 (esclave)
• Alimentation : Us/Ua = 24VDC
• Protection : IP67
• Dimensions : 160 × 60 × 35,5 mm ; Poids : 305 g
• Sortie max module : 3,6 A ; par canal : 350 mA
