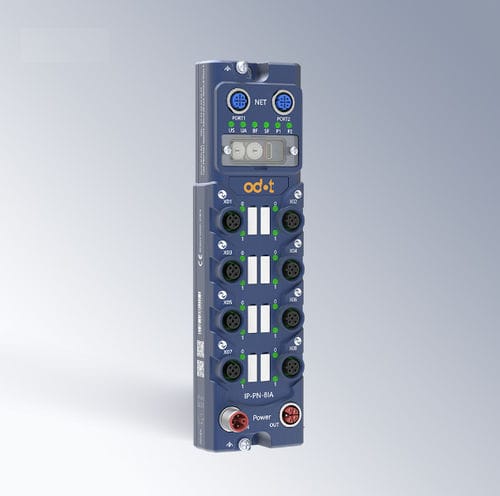

Module E/S numérique IP-PN-8IA

ProfiNetIO-Linkà 8 E/S

DESCRIPTION PRODUIT
L'IP-PN-8IA est un module esclave PROFINET et maître IO‑Link pour l'automatisation industrielle, qui combine la connectivité PROFINET et la fonction maître IO‑Link dans un boîtier compact. Il propose 8 ports IO‑Link Classe A et prend en charge jusqu'à 16 canaux numériques DI/DO configurables via les broches 2 et 4.

Fonctionnalités opérationnelles
Le module prend en charge PROFINET RT avec un cycle de communication minimal de 1 ms pour un échange de données déterministe avec les automates. La conformité IO‑Link V1.1.4 assure les fonctions standard du maître, y compris la gestion des données de process et l'accès aux paramètres des appareils. Le boîtier IP67, les diagnostics intégrés, la surveillance de température et les protections intégrées rendent le module adapté aux environnements industriels exigeants. Les mises à jour de firmware peuvent être réalisées en ligne sans démontage.

Avantages pour l'automatisation industrielle

• Intègre la communication PROFINET et le maître IO‑Link dans un seul module, réduisant le câblage et le temps d'installation.
• Les canaux DI/DO configurables (Pin2/Pin4) permettent une adaptation flexible aux différentes topologies capteurs/actionneurs.
• Les diagnostics avancés et la protection thermique contribuent à réduire les arrêts non planifiés.
• La conception non-encapsulée (non-potting) diminue les coûts de maintenance à long terme.

Spécifications techniques (représentation tableau)
Power Port :
- Us Power Supply Rated Voltage : 24 VDC
- Us Power Supply Current : Max. 8 A
- Ua Power Supply Rated Voltage : 24 VDC
- Ua Power Supply Current : Max. 8 A
- Us/Ua Power Interface Type : 2 M12 L‑code 5 broches, 1 partie mâle (entrée) et 1 partie femelle (sortie)
- Définition broches (M12 mâle entrée / femelle sortie) : Pin1 : Us+ (alimentation système) ; Pin2 : Ua- (alimentation terrain) ; Pin3 : Us- (alimentation système) ; Pin4 : Ua+ (alimentation terrain) ; Pin5 : FG (mise à la terre fonctionnelle)
- Consommation du module : Max. 200 mA @ 24 VDC

Network Port :
- Nombre de réseaux : 2 M12, D‑code 4 broches, femelle, 1 IN, 1 OUT
- Définition broches : Pin1 : Sender Tx+ ; Pin2 : Receiver Rx+ ; Pin3 : Sender Tx- ; Pin4 : Receiver Rx-

Port IO‑Link Classe A :
- Quantité : 8 M12, A‑code 5 broches, femelle
- Définition du port : Pin1 : 24 VDC (Us+) ; Pin2 : I/Q (DI/DO configurable) ; Pin3 : GND (Us-) ; Pin4 : C/Q (IO‑Link/DI/DO configurable) ; Pin5 : NC (non utilisé)
- Courant de sortie d'alimentation : (1) Pin1(Us+)/Pin3(Us-) : courant de sortie nominal 1,6 A ; (2) Pin2(Us+)/Pin3(Us-) : courant de sortie nominal 2 A

Protocole de communication :
- Protocole : PROFINET IO Device
- Fieldbus Bytes : Entrée : Max. 1440 Bytes ; Sortie : Max. 1440 Bytes
- RT : Supporté, période minimale de communication RT 1 ms
- IRT : Non supporté
- MRP / MRPD : Non supporté

Protocole IO‑Link :
- Standard : IO‑Link V1.1 master protocol
- Données de process : Entrée par port : Max. 32 Bytes ; Entrée par module : Max. 8×32 Bytes ; Sortie par port : Max. 32 Bytes ; Sortie par module : Max. 8×32 Bytes
- Débits : COM1 (4.8 kbps), COM2 (38.4 kbps), COM3 (230.4 kbps) ; taux adaptatif supporté
- Longueur maximale de ligne IO‑Link : point à point 20 mètres

Dimensions :
- 214 mm × 60 mm × 35.5 mm

Caractéristiques / Spécifications techniques

• Brand: ODOT
• Product type: PROFINET Slave + IO‑Link Master
• PROFINET: PROFINET IO Device, RT support with minimum 1ms cycle
• IO‑Link: 8 Class A IO‑Link ports, IO‑Link V1.1 master
• Digital I/O: Up to 16 configurable DI/DO channels (Pin2/Pin4 configurable)
• Power: 24VDC system and field power, Us/Ua interface via M12 connectors
• Module consumption: Max. 200 mA @ 24VDC
• Network ports: 2 × M12 D‑code (IN/OUT)
• Process data per port: Max. 32 Bytes
• Transfer rates supported: COM1/COM2/COM3 (adaptive)
• IO‑Link max line length: 20 m (point-to-point)
• Protection: IP67 housing
• Online firmware upgrade supported
• Dimensions: 214 × 60 × 35.5 mm
