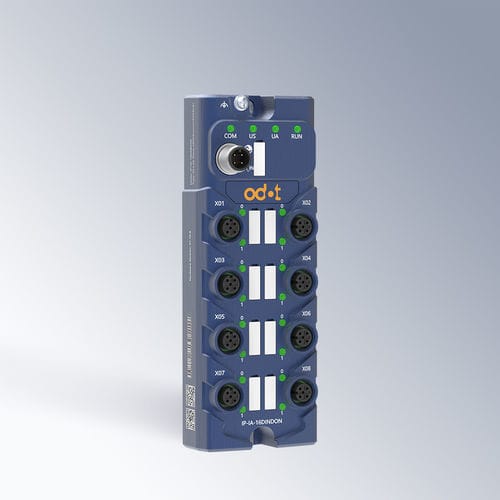

Module E/S numérique IP-IA-16DINDON

IO-Linkà 16 E/Sdistribuée

DESCRIPTION DU PRODUIT
L'IP-IA-16DINDON est un module esclave IO-Link V1.1 d'E/S numériques conçu pour l'acquisition de signaux industriels et le contrôle distribué. Il offre 16 canaux configurables pouvant être assignés en entrées numériques de type NPN ou en sorties numériques, permettant une cartographie d'E/S flexible adaptée aux différents besoins d'automatisation. Le module intègre des fonctions de filtrage configurable et de maintien d'entrée pour améliorer la stabilité des signaux et réduire les interférences.
L'appareil prend en charge la fonction de stockage de données IO-Link pour la sauvegarde et la restauration automatiques des paramètres lors du remplacement du module, simplifiant la maintenance et réduisant les temps d'arrêt. Des dimensions compactes et un indice de protection IP67 permettent une installation en environnement exigeant ou confiné.

Avantages pour l'automatisation industrielle

• Configuration d'E/S flexible : 16 canaux configurables réduisent le besoin en modules spécialisés et simplifient la gestion des stocks.
• Fiabilité des signaux améliorée : filtrage configurable et maintien d'entrée réduisent les perturbations électriques et stabilisent les signaux numériques.
• Maintenance simplifiée : le stockage de données IO-Link restaure automatiquement les paramètres lors des remplacements, réduisant le temps de mise en service.
• Intégration distribuée efficace : conception compacte d'esclave IO-Link facilitant l'installation dans des architectures de contrôle distribuées.

Spécifications techniques
Modèle : IP-IA-16DINDON
Protocole : IO-Link V1.1 (esclave), Vendor ID : 0x0651, Device ID : 0x81622F (8479279)
Vitesse de transmission : Par défaut COM2 (38,4 kbps)
Ports E/S : 8 × M12 (5 broches, femelle), chaque port fournit deux signaux configurables — total 16 canaux numériques
Types de canaux : DI/DO configurables — DI : NPN (Type 3, niveau bas valide) ; DO : PNP (niveau haut)
Alimentation : Us = 24 VDC ; Ua = 24 VDC ; isolation galvanique Us/Ua : non supportée
Consommation module : Max. 50 mA @ 24 VDC
Entrée numérique : Tension nominale 24 VDC ; courant d'entrée 2,5 mA (signal «1») ; filtrage configurable ; délai d'entrée OFF→ON max 500 μs, ON→OFF max 500 μs ; pas d'isolation entre canaux
Sortie numérique : Courant max canal unique 350 mA ; module max 3,6 A ; charge résistive 0,5 A ; charge inductive 12 W ; charge lampe 5 W ; OFF→ON max 100 μs, ON→OFF max 200 μs ; courant résiduel max 10 μA (signal «0»)
Définition des ports : Port communication M12 A-code 4 broches (Pin1 : 24V Us, Pin2 : 24V Ua, Pin3 : 0V GND, Pin4 : C/Q) ; ports I/O M12 5 broches par port (Pin1 : 24V depuis Us, Pin2 : Signal1 DI/DO, Pin3 : 0V, Pin4 : Signal2 DI/DO, Pin5 : FG)
Protection & détection : Protection anti-inversion Us, détection surtension (Us > 30 VDC), détection sous-tension (déclenchement 9–18 VDC)
Dimensions & poids : 160 × 60 × 35,5 mm ; 305 g
Température de fonctionnement : -30 °C à 60 °C ; Température de stockage : -40 °C à 85 °C ; Altitude d'installation : < 2000 m
Classe de protection : IP67
EMC & immunité : ESD air ±15 kV / contact ±8 kV (IEC 61000-4-2) ; EFT alimentation/communication ±2 kV (IEC 61000-4-4) ; Surge communication & I/O ±1 kV DM, alimentation ±0,5 kV DM/±0,5 kV CM (IEC 61000-4-5) ; normes RS/CS : IEC 61000-4-3 / IEC 61000-4-6
Diagnostic : Indicateurs alimentation, fonctionnement, communication et erreur ; diagnostic de communication pris en charge
Certification : CE

Applications

• Automatisation d'usine et commande de machines
• Équipements de fabrication intelligent
• E/S distribuées pour systèmes discrets et process

Conformité & environnement
Indice de protection IP67 ; Degré de pollution selon documentation technique ; Conformité EMC selon la série IEC 61000 ; Marquage CE
