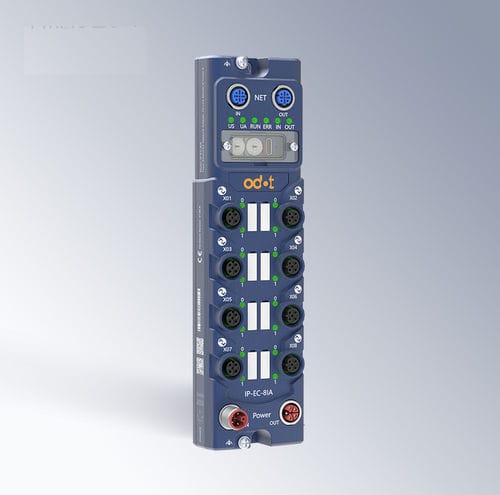

Module E/S numérique IP-EC-8IA

EthernetIO-LinkEtherCAT

Présentation
Le module ODOT IP-EC-8IA est un esclave EtherCAT de grade industriel intégrant un maître IO-Link V1.1, offrant 8 ports M12 Classe A et jusqu'à 16 canaux numériques DI/DO configurables. Conçu pour l'automatisation décentralisée, il fournit une connectivité de terrain fiable en environnement sévère avec un indice de protection IP67.

Description du produit
Compact, le IP-EC-8IA associe communication EtherCAT et fonctionnalité maître IO-Link dans un boîtier IP67. Chaque port Class A permet de configurer indépendamment la broche 2 et la broche 4 en entrée ou sortie digitale, facilitant l'intégration de capteurs et d'actionneurs. La surveillance de température intégrée, les diagnostics de communication et la possibilité de mise à jour du firmware en ligne simplifient la maintenance. Les deux ports Ethernet M12 D‑code assurent une intégration réseau EtherCAT performante pour les architectures distribuées.

Avantages pour l'automatisation industrielle

• Réduction de la complexité du câblage grâce à la connectivité standardisée IO‑Link et l'intégration simplifiée des périphériques.
• Flexibilité d'application accrue avec jusqu'à 16 canaux DI/DO configurables répartis sur 8 ports.
• Amélioration de la disponibilité système grâce aux fonctions de diagnostic et à la protection thermique.
• Réduction des coûts de maintenance en évitant l'encapsulation (potting) et en autorisant les mises à jour en ligne.

Spécifications techniques
Alimentation :
- Tension Us nominale : 24 V DC
- Courant Us : max. 8 A
- Tension Ua nominale : 24 V DC
- Courant Ua : max. 8 A
- Interface d'alimentation : 2 × M12 L‑code 5 broches (une extrémité broche entrée, une extrémité trou sortie)
- Affectation broches M12 (extrémité broche / extrémité trou) : Pin1: Us+ ; Pin2: Ua- ; Pin3: Us- ; Pin4: Ua+ ; Pin5: FG
- Consommation module : Max. 200 mA @ 24 V DC

Port réseau :
- 2 × M12 D‑code 4 broches (1 IN, 1 OUT)
- Affectation réseau : Pin1: Tx+ ; Pin2: Rx+ ; Pin3: Tx- ; Pin4: Rx-

Ports IO‑Link Classe A :
- Quantité : 8 × M12 A‑code 5 broches (extrémité trou)
- Définition des broches : Pin1: 24 VDC (Us+) ; Pin2: I/Q (DI/DO configurable) ; Pin3: GND (Us-) ; Pin4: C/Q (IO‑Link/DI/DO configurable) ; Pin5: NC
- Puissances de sortie : Pin1/Pin3 1.6 A ; Pin2/Pin3 2 A

Communication & IO‑Link :
- Support du protocole EtherCAT pour la communication temps réel
- Taille Fieldbus I/O : Entrée max 1024 bytes ; Sortie max 1024 bytes
- Alias du site : interrupteur DIP
- Standard IO‑Link : IO‑Link V1.1 maître
- Débits : COM1 (4,8 kbps), COM2 (38,4 kbps), COM3 (230,4 kbps), prise en charge adaptative
- Longueur max IO‑Link : 20 m point à point

Mécanique / Environnement :
- Protection : IP67 (poussière, humidité, environnements huileux)
- Fonctions intégrées : surveillance de température, diagnostics de communication, mise à jour du firmware en ligne sans démontage
- Interface réseau : 2 × M12 D‑Code 4 broches (1 IN, 1 OUT)
- Dimensions : 214 mm × 60 mm × 35,5 mm

Scénarios d'application
Le IP-EC-8IA convient aux systèmes d'automatisation d'usine, lignes de production automobile, manutention, machines d'emballage, cellules de production intelligentes, automatisation logistique et d'entrepôt, systèmes de contrôle des procédés et intégration capteur/actionneur nécessitant une intégration IO‑Link décentralisée.

Caractéristiques techniques

• Modèle : IP-EC-8IA
• Marque : ODOT
• Protection : IP67
• Ports IO‑Link : 8 × Classe A (M12 A‑code 5‑broches)
• Canaux DI/DO configurables : jusqu'à 16 (Pin2/Pin4 configurables)
• Protocole : EtherCAT (esclave)
• Taille Fieldbus I/O : Entrée max 1024 bytes ; Sortie max 1024 bytes
• Alimentation : 24 V DC (Us et Ua), Us max 8 A, Ua max 8 A
• Consommation module : Max. 200 mA @ 24 V DC
• Ports réseau : 2 × M12 D‑code (1 IN, 1 OUT)
• Standard IO‑Link : IO‑Link V1.1 maître
• Débits pris en charge : COM1 / COM2 / COM3 (adaptatif)
• Longueur max IO‑Link : 20 m point à point
• Dimensions : 214 mm × 60 mm × 35,5 mm
• Puissances de sortie : Pin1/Pin3 1.6 A ; Pin2/Pin3 2 A
