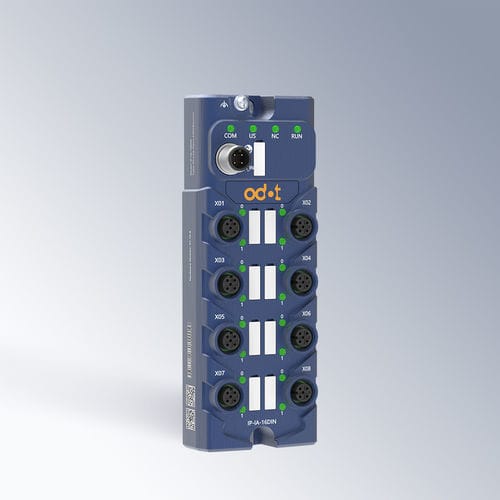

Module d'entrée numérique IP-IA-16DIN

IO-Linkà 16 E16 canaux

DESCRIPTION PRODUIT
Le ODOT IP-IA-16DIN est un module d'entrée numérique esclave IO-Link V1.1 destiné aux environnements industriels. Il offre 16 canaux d'entrée NPN (Type 3, niveau bas) pour l'acquisition fiable des signaux capteurs et interrupteurs. Conçu pour l'automatisation distribuée, ce module intègre un filtrage configurable et une fonction de maintien d'entrée pour réduire les interférences électriques et stabiliser les signaux. La fonction IO-Link Data Storage sauvegarde et restaure automatiquement les paramètres lors du remplacement, simplifiant la maintenance et limitant les arrêts. Le boîtier IP67 compact et la connectique M12 facilitent l'intégration en environnement industriel exigeant.

Principales caractéristiques techniques

• Stabilité des signaux : filtrage configurable et maintien d'entrée pour réduire le bruit et les déclenchements indésirables.
• Efficacité de maintenance : IO-Link Data Storage restaure automatiquement les paramètres après remplacement du module.
• Fiabilité opérationnelle : diagnostics d'état (alimentation, fonctionnement, communication, erreur) et diagnostic de communication pour la maintenance préventive.
• Déploiement flexible : architecture esclave IO-Link compacte avec multiples ports M12 pour installation distribuée.

Spécifications techniques

• Protocole : IO-Link V1.1 (esclave)
• Débit : COM2 (38,4 kb/s) par défaut
• Connecteur de communication : M12 A-code 4 broches (C/Q, Us, GND)
• Ports IO : 8 × M12 (5 broches) — 16 canaux d'entrée numérique
• Tension d'alimentation nominale (Us) : 24 VDC
• Consommation max. : 50 mA @ 24 VDC
• Type d'entrée : Type 3, niveau bas (NPN)
• Seuils de signal : «0» = -5 à +30 V (par rapport à Us); «1» = +11 à +30 V
• Courant d'entrée (signal «1») : 2,5 mA
• Temps de commutation : OFF→ON / ON→OFF max 500 μs
• Potentiel entre canaux : non isolé entre canaux
• Filtrage : configurable
• Protection : protection anti-inversion, détection surtension (Us > 30 V) et sous-tension (9–18 V)
• Indicateurs : alimentation, fonctionnement, communication, erreur ; LED canaux d'entrée (vert)
• Dimensions : 160 × 60 × 35,5 mm
• Configuration : prise en charge de la configuration maître et logiciel ; IO-Link Data Storage pris en charge

Scénarios d'application

• Systèmes d'automatisation d'usine et lignes de production
• Acquisition de signaux capteurs et interrupteurs
• Machines d'emballage et lignes d'assemblage
• Convoyeurs et systèmes de manutention
• Fabrication intelligente / I4.0 et I/O distribuée
• Surveillance décentralisée et diagnostic de ligne

Caractéristiques techniques

• Modèle : IP-IA-16DIN
• IO-Link : V1.1 esclave
• Entrées : 16 canaux numériques NPN
• Ports : 8 × M12 (5 broches) ; communication M12 A-code 4 broches
• Alimentation : 24 VDC ; max 50 mA
• Dimensions : 160 × 60 × 35,5 mm
• Indice de protection : IP67
