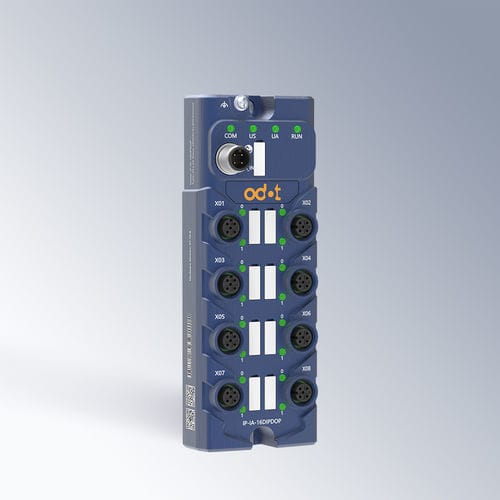

Module E/S numérique IP-IA-16DIPDOP

IO-Link16 sorties de type PNPà 16 E/S

Aperçu produit
L'IP-IA-16DIPDOP est un module esclave IO-Link V1.1 compact destiné à l'acquisition et au contrôle de signaux numériques industriels. Il offre 16 canaux configurables PNP (chaque canal peut être défini en entrée ou sortie numérique), des fonctions de filtrage et de maintien d'entrée configurables pour renforcer l'immunité aux perturbations, et une fonction IO-Link Data Storage pour sauvegarder et restaurer automatiquement les paramètres lors du remplacement. Le module est conçu pour une intégration simple dans des architectures d'E/S distribuées, l'automatisation d'usine et la fabrication intelligente, avec protection IP67 et large plage de températures de fonctionnement.

Principales caractéristiques techniques

• Configuration E/S flexible : 16 canaux DI/DO configurables (chaque canal peut être en entrée ou sortie).
• Stabilité du signal améliorée : maintien d'entrée et filtrage configurable pour réduire les perturbations électriques.
• Maintenance simplifiée : IO-Link Data Storage restaure automatiquement les paramètres lors du remplacement du module.
• Conception esclave IO-Link compacte pour un déploiement aisé dans des systèmes d'automatisation distribuée.

Spécifications techniques (vue table)
IO-Link Protocol
Standard : IO-Link V1.1 (esclave)
Débit : Par défaut COM2 (38,4 kbps)
Vendor ID : 0x0651
Device ID : 0x81624F (8479311)

Communication
Définition du port (M12 A-code 4 broches, mâle) : Pin1 : 24 V (Us) ; Pin2 : 24 V (Ua) ; Pin3 : 0 V (GND) ; Pin4 : C/Q
Tension nominale Us : 24 VDC
Tension nominale Ua : 24 VDC
Isolation galvanique Us/Ua : Non prise en charge
Consommation du module : Max. 50 mA @ 24 VDC

Port E/S
Quantité : 8 ports × 2 signaux = 16 DI/DO configurables (M12 A-code 5 broches, femelle)
Type de borne : 8 × M12 (femelle)
Définition du port (5 broches) : Pin1 : 24 V (fourni par Us) ; Pin2 : Signal 1 (DI/DO) ; Pin3 : 0 V ; Pin4 : Signal 2 (DI/DO) ; Pin5 : FG (mise à la terre fonctionnelle)

Entrée numérique
Indicateur canal : LED verte
Type d'entrée : Type 3, niveau haut valide (PNP)
Tension nominale : 24 VDC
Signal '0' : -5 V à +5 V (par rapport à Us)
Signal '1' : +11 V à +30 V (par rapport à Us)
Tension min/max : -30 V à +30 V
Courant d'entrée : 2,5 mA (pour '1' à la tension nominale)
Délai d'entrée : OFF→ON max 500 µs ; ON→OFF max 500 µs
Isolement entre canaux : Aucun
Filtre : Configurable

Sortie numérique
Indicateur canal : LED verte
Type de sortie : PNP (niveau haut)
Capacité de charge : Résistive 0,5 A ; Inductive 12 W ; Lampe 5 W
Courant de sortie par broche (Pin1) : 350 mA
Courant max du module : 3,6 A
Résistance de charge minimale : 48 Ω
Courant résiduel (signal '0') : Max. 10 µA
Délai de sortie : OFF→ON max 100 µs ; ON→OFF max 200 µs
Fréquence de commutation : Résistive : COM1 10 Hz / COM2 35 Hz / COM3 80 Hz ; Inductive : 2,5 Hz ; Lampe : COM1 10 Hz / COM2 12,5 Hz / COM3 12,5 Hz
Isolement entre canaux : Aucun

Fonction de diagnostic
Affichages : LED alimentation, fonctionnement, communication, erreur
Diagnostic : Diagnostic de communication
Protection inverse alimentation Us : Prise en charge
Détection surtension Us : Prise en charge (déclenchement > 30 VDC)
Détection sous-tension Us : Prise en charge (déclenchement 9–18 VDC)

Dimensions & mécanique
Dimensions : 160 × 60 × 35,5 mm
Poids : 305 g

Méthode de configuration
Configuration maître : Prise en charge
Configuration logicielle : Prise en charge

Environnement & CEM
Température de fonctionnement : -30 °C à 60 °C
Indice de protection : IP67
Température de stockage : -40 °C à 85 °C
Altitude d'installation : < 2000 m
Degré de pollution : 2
ESD : Air ±15 kV ; Contact ±8 kV ; IEC 61000-4-2 Classe A
EFT : Ports alimentation/communication ±2 kV ; IEC 61000-4-4 Classe A
Surtension : Ports communication & E/S ±1 kV DM ; Ports alimentation ±0,5 kV DM / ±0,5 kV CM ; IEC 61000-4-5 Classe A
RS/CS : IEC 61000-4-3 / IEC 61000-4-6
Certification produit : CE

Caractéristiques techniques (liste)

• Modèle : IP-IA-16DIPDOP (IO-Link V1.1 esclave)
• Canaux : 16 DI/DO configurables (8 ports × 2 signaux)
• Type de signal : PNP (Type 3)
• Alimentation : Us = 24 VDC, Ua = 24 VDC
• Consommation maxi module : 50 mA @ 24 VDC
• Sortie numérique : canal seul 350 mA ; module max 3,6 A
• Protection : IP67
• Température de fonctionnement : -30 °C à 60 °C
• Dimensions : 160 × 60 × 35,5 mm ; Poids : 305 g
• CEM & protection surtension conformes aux normes IEC 61000
