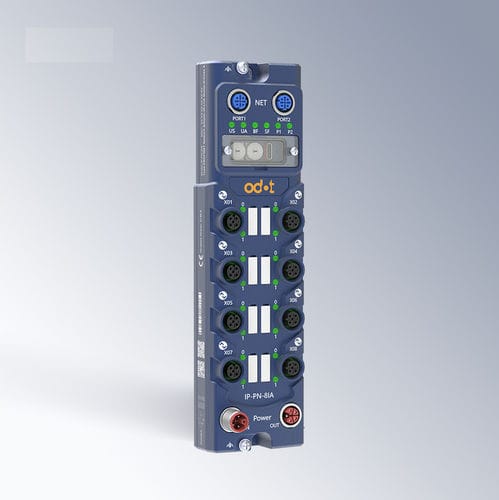

Module E/S numérique IP-PN-8IA

ProfiNetIO-LinkEthernet

Description du produit L'IP‑PN‑8IA est un module esclave PROFINET RT et maître IO‑Link destiné aux systèmes d'automatisation industrielle. Il offre 8 ports maître IO‑Link Classe A au format M12 A‑code (5‑broches) et prend en charge les fonctions configurables sur Pin 2 et Pin 4 par port, permettant jusqu'à 16 canaux d'E/S numériques configurables. Le module implémente le protocole PROFINET IO Device avec un cycle temps réel minimum de 1 ms et prend en charge le protocole maître IO‑Link V1.1. Conçu pour une installation sur le terrain, il dispose d'un boîtier IP67, de diagnostics intégrés, de la surveillance de température, de mécanismes de protection automatique et de mises à jour de firmware en ligne sans démontage.

Avantages clés

• Simplifie les réseaux industriels en combinant PROFINET et fonction maître IO‑Link dans un seul module compact.
• Améliore la flexibilité système grâce aux canaux DI/DO configurables (Pin2/Pin4) par port pour s'adapter aux capteurs et actionneurs variés.
• Renforce la fiabilité opérationnelle via les diagnostics intégrés et la protection thermique pour réduire les arrêts non planifiés.
• Réduit les interventions de maintenance grâce à une conception sans encapsulage et aux mises à jour de firmware en ligne.

Fonctionnalités & points forts Le module prend en charge PROFINET IO Device et PROFINET RT avec un cycle minimum de 1 ms. Il fournit 8 × M12 A‑code (5‑broches) ports IO‑Link Classe A (embout fileté). Schéma des broches : Pin1 24 VDC (Us+); Pin2 configurable I/Q (DI/DO); Pin3 GND (Us-); Pin4 configurable C/Q (IO‑Link/DI/DO); Pin5 NC. Connectivité réseau via 2 × M12 D‑code (4‑broches) Ethernet (1 IN, 1 OUT). Vitesses IO‑Link COM1/COM2/COM3 prises en charge (4.8 kbps / 38.4 kbps / 230.4 kbps) avec transfert adaptatif. Longueur maximale point‑à‑point 20 m. Données process IO‑Link par port : jusqu'à 32 Bytes (total module 8×32 Bytes). Capacité Fieldbus : Entrée max 1440 Bytes; Sortie max 1440 Bytes. Alimentation nominale 24 VDC; interface d'alimentation 2 × M12 L‑code (5‑broches). Consommation module max 200 mA @ 24 VDC. Courants de sortie nominals : Pin1/Pin3 1.6 A; Pin2/Pin3 2 A. Dimensions : 214 × 60 × 35.5 mm. Boîtier IP67. Prise en charge des mises à jour de firmware en ligne, diagnostics intégrés et surveillance de la température.

Scénarios d'application Systèmes de production automobile; machines d'emballage et d'assemblage; manutention et automatisation logistique; usines connectées et usines intelligentes; intégration de capteurs et d'actionneurs industriels; lignes de production agroalimentaire; systèmes d'E/S distribuées en milieu industriel.

FAQ produit (sélection)

• Q : L'IP‑PN‑8IA prend‑il en charge la communication PROFINET RT ? R : Oui. Le module prend en charge PROFINET RT avec un cycle de communication minimum de 1 ms.
• Q : Le module supporte‑t‑il la redondance en anneau MRP ? R : Non. La redondance MRP / anneau n'est pas prise en charge.
• Q : Combien de dispositifs IO‑Link peuvent être connectés ? R : Le module offre 8 ports maître IO‑Link Classe A et peut connecter jusqu'à 8 dispositifs IO‑Link.

Caractéristiques / Spécifications techniques

• Modèle : IP‑PN‑8IA
• Protocoles : PROFINET IO Device; protocole maître IO‑Link V1.1
• PROFINET RT : Pris en charge, cycle de communication minimum 1 ms
• IRT / MRP / MRPD : Non pris en charge
• Fieldbus Bytes : Entrée max 1440 Bytes; Sortie max 1440 Bytes
• Ports IO‑Link : 8 × M12 A‑code (5‑broches), embout fileté, Classe A
• Schéma broches port IO‑Link : Pin1 24 VDC (Us+); Pin2 I/Q (DI/DO configurable); Pin3 GND (Us-); Pin4 C/Q (IO‑Link/DI/DO configurable); Pin5 NC
• Données process IO‑Link par port : Entrée max 32 Bytes; Sortie max 32 Bytes; Module total 8 × 32 Bytes
• Vitesse IO‑Link : COM1 4.8 kbps; COM2 38.4 kbps; COM3 230.4 kbps (adaptatif pris en charge)
• Longueur max IO‑Link : Point‑à‑point 20 mètres
• Ports réseau : 2 × M12 D‑code (4‑broches) Ethernet (1 IN, 1 OUT)
• Définition broches réseau : Pin1 Tx+; Pin2 Rx+; Pin3 Tx-; Pin4 Rx-
• Alimentation (Us & Ua) : Tension nominale 24 VDC
• Courant d'alimentation Us/Aa : Max. 8 A
• Interface d'alimentation : 2 × M12 L‑code (5‑broches), 1 embout broche (entrée) et 1 embout fileté (sortie)
• Consommation module : Max. 200 mA @ 24 VDC
• Courants de sortie nominals : Pin1/Pin3 : 1.6 A; Pin2/Pin3 : 2 A
• Dimensions : 214 mm × 60 mm × 35.5 mm
• Protection : Boîtier IP67
• Diagnostics & maintenance : Diagnostics intégrés, surveillance de température intégrée, mécanismes de protection automatiques, mise à jour du firmware en ligne (sans démontage)
