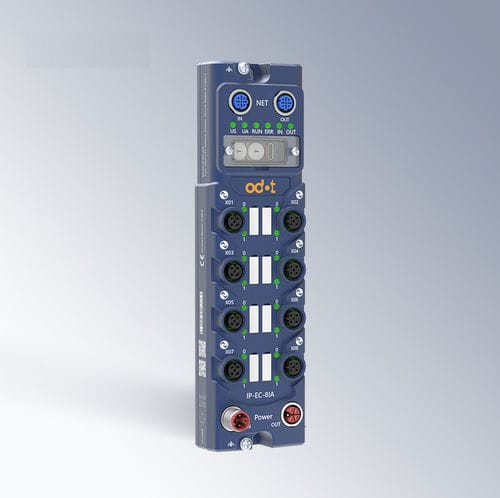

Module E/S numérique IP-EC-8IA

EtherCATIO-Linkà 8 E/S

DESCRIPTION PRODUIT
Le ODOT IP-EC-8IA est un module esclave EtherCAT et maître IO-Link V1.1.4 en boîtier IP67, conçu pour l'automatisation industrielle décentralisée. Il associe la communication EtherCAT à huit ports IO-Link Classe A (M12 A‑code 5 broches) ; chaque port permet de configurer indépendamment les broches 2 et 4 en entrée ou sortie numérique, facilitant la connexion de capteurs, actionneurs et dispositifs intelligents. Le module prend en charge jusqu'à 16 canaux DI/DO configurables, la surveillance de la température intégrée, les diagnostics de communication et les mises à jour du firmware en ligne sans démontage. Deux ports Ethernet M12 D‑Code (IN/OUT) assurent une intégration simple au réseau EtherCAT et des échanges de données temps réel à haute vitesse.

CARACTÉRISTIQUES PRINCIPALES

• 8 ports maître IO-Link Classe A (M12 A‑code 5 broches)
• Jusqu'à 16 canaux DI/DO configurables (broche 2/broche 4 configurables)
• Appareil esclave EtherCAT pour intégration fieldbus temps réel
• Protection IP67 pour environnements industriels sévères
• 2 ports Ethernet M12 D‑Code (IN/OUT) pour EtherCAT
• Prend en charge IO-Link COM1/COM2/COM3 avec débits adaptatifs
• Surveillance de température intégrée et diagnostics de communication
• Mise à jour du firmware en ligne

AVANTAGES POUR L'AUTOMATISATION INDUSTRIELLE

• Réduction de la complexité de câblage grâce à la normalisation IO-Link
• Flexibilité accrue du système via des canaux DI/DO configurables
• Amélioration de la disponibilité grâce aux diagnostics avancés et à la protection thermique
• Réduction des efforts et coûts de maintenance grâce aux choix de conception (processus sans potting)

SCÉNARIOS D'APPLICATION

• Automatisation d'usine
• Lignes de production automobile
• Systèmes de manutention et logistique
• Machines d'emballage
• Équipements de fabrication intelligents
• Intégration de capteurs et actionneurs

SPÉCIFICATIONS TECHNIQUES
Modèle : IP-EC-8IA
Indice de protection : IP67
Alimentation : 24 V DC (Us/Ua) ; consommation module max. 200 mA @ 24 V DC
Interface d'alimentation : 2 × M12 L‑code 5 broches (entrée/sortie) avec définition des broches Us/Ua
Ports réseau : 2 × M12 D‑code 4 broches (1 IN, 1 OUT) pour EtherCAT
Ports IO-Link : 8 × M12 A‑code 5 broches (Classe A) ; Broche1: 24 VDC, Broche2: I/Q DI/DO configurable, Broche3: GND, Broche4: IO-Link/DI/DO configurable, Broche5: NC
Courant de sortie par port : Broche1/Broche3 1,6 A nominal ; Broche2/Broche3 2 A nominal
Protocole IO-Link : IO-Link V1.1 maître ; débits COM1 (4,8 kbps), COM2 (38,4 kbps), COM3 (230,4 kbps) ; taux adaptatif pris en charge
Longueur maximale ligne IO-Link : 20 m (point à point)
Fieldbus : esclave EtherCAT ; octets E/S entrée max. 1024, sortie max. 1024
Dimensions : 214 × 60 × 35,5 mm
