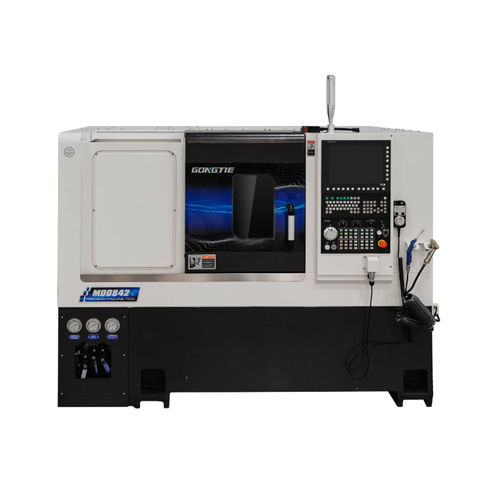

Centre de tournage-fraisage CNC MD0842

horizontal2 axesà banc incliné

Le MD0842 est un centre de tournage-fraisage CNC à banc incliné équipé d'une broche synchrone à entraînement direct et d'une tourelle Power BMT55 12 postes, conçu pour combiner opérations de tournage et de fraisage et pouvant être configuré pour un traitement en deux étapes et l'automatisation.

Principales fonctionnalités

• Broche synchrone à entraînement direct fournissant un couple constant, plage de vitesses étendue, faibles vibrations et grande précision de positionnement; roulements NTN (structure 3+2, grade P4).
• Tourelle Power BMT55 12 postes pour usinages lourds et séquences multi-outils.
• Mandrin creux hydraulique 8 pouces (3 mors) avec surface d'appui durcie et rectifiée pour forte force de serrage et précision.
• Contre-pointe hydraulique avec cône MT4; contre-pointe hydraulique programmable en option.
• Système de refroidissement et nettoyage avec pompe Luikar 2V-30 et réservoir grande capacité avec filtration.
• Vis à billes PMI 3210 et guides linéaires à rouleaux PMI 35 mm pour les axes X/Z; servomoteurs et moteurs d'axes Syntec.

Configuration standard

• Banc de tournage: lit Slant en fonte HT300, coulé en une seule pièce.
• Système CNC: Syntec 22TA.
• Broche principale: broche motorisée Gongtie avec variateur Syntec SMH et codeur de broche Syntec.
• Roulements de broche: NTN.
• Mandrin hydraulique: mandrin creux 8 pouces, Ø serrage 17–210 mm, serrage max 140 kN, jusqu'à 5000 rpm.
• Vis à billes: PMI 3210 (C3) pour axes X/Z.
• Guides: guidages linéaires à rouleaux PMI 35 mm.
• Système hydraulique: Seven Ocean avec réservoir 40 L.
• Pompe de refroidissement: Luikar 2V-30; lubrification: Ishan 2L automatique.
• Composants électriques: composants basse tension Schneider; verrou de sécurité OMRON.
• Boîte à outils: Gongtie; alimentateur de barres: PRO Ray VS65 (optionnel selon configuration).

Configuration optionnelle

• Système CNC FANUC ou SIEMENS.
• Guides et vis THK en alternative de niveau supérieur.
• Contre-broche pour opérations complètes en deux étapes.
• Alimentateur de barres, convoyeur de copeaux, robot portique, récupérateur de pièces et accessoires d'automatisation sur mesure.

Options / accessoires disponibles

• Soufflage d'air
• Outils tournants (live tooling)
• Bras robotique / robot portique (chargement et déchargement)
• Indexage axe C / mandrin indexable
• Alimentateur de barres
• Récupérateur de pièces
• Système de mesure automatique
• Portes automatiques et contacteur de verrouillage
• Convoyeur de copeaux
• Compensation automatique du rayon / système de mesure d'outil
• Pistolet à air / pistolet à eau / système de refroidissement haute pression
• Collecteur de brouillard d'huile
• Pince hydraulique ou mandrin hydraulique
• Pédale

Solutions d'automatisation

• Systèmes portiques
• Systèmes de manutention robotisée
• Systèmes de chargement par portique

Applications

• Machines générales
• Industrie automobile
• Machines textiles
• Équipements électroniques
• Machines de précision
• Industrie du froid
• Usinage de pièces 3C (électronique grand public)
• Aérospatial

Caractéristiques / spécifications techniques

• Modèle: MD0842
• Diamètre max. de passage au-dessus du lit: 600 mm
• Diamètre max. de tournage: 320 mm
• Longueur max. de tournage: 420 mm
• Course axe X: 185 mm
• Course axe Z: 556 mm
• Course de la contre-pointe: 470 mm
• Course du cône de contre-pointe: 100 mm
• Puissance / couple moteur outil vivant: 3.1 kW / 15 N·m
• Nez de broche: A2-6
• Taille mandrin hydraulique: 8 pouces
• Diamètre d'alésage broche: 66 mm
• Capacité max. barres (int./ext.): 50 / 40 mm
• Puissance moteur broche: 15 kW
• Vitesse max. broche: 0–4000 rpm
• Couple nominal / max broche: 95.5 / 270 N·m
• Vitesse d'avance rapide X/Z (G0): 20 m/min
• Quantité porte-outils (par tourelle): 6 / Stations tourelle: 12
• Taille queue d'outil: 25 mm
• ID porte-outil d'alésage: φ40 mm
• Répétabilité axes X/Z: 0.005 mm
• Capacité réservoir hydraulique: 40 L
• Puissance machine en charge: 24 kW
• Dimensions (L x P x H): 2262 x 1668 x 1988 mm
• Poids total machine: 3410 kg
• Garantie: 18 mois
• MOQ: 1 ensemble
