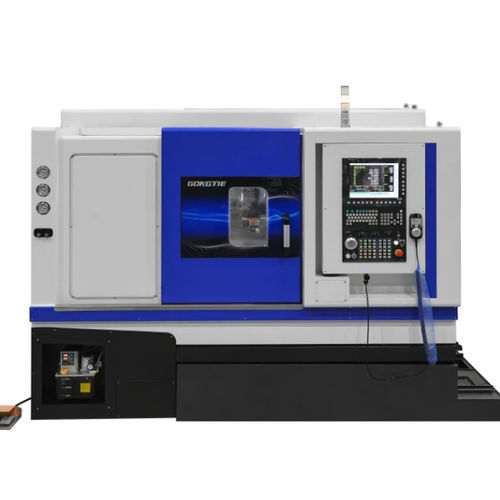

Centre de tournage-fraisage CNC MDX0850-S

horizontal3 axesà banc incliné

La MDX0850-S est une tour-fraiseuse CNC de précision à lit incliné horizontal et double broche, conçue pour l'usinage multi-processus intégré (tournage, fraisage, perçage, taraudage) et les coupes lourdes. Elle associe un lit incliné en fonte HT300 à des broches électriques à entraînement direct, des vis à billes PMI et des guidages à rouleaux pour une production à grande vitesse et haute précision.

Caractéristiques principales

• Lit intégré incliné horizontal en fonte HT300 pour rigidité, tenue aux vibrations et optimisation des coupes en charges lourdes.
• Système CNC SYNTEC 22TB avec écran 15 pouces, prise en charge d'applications de traitement diverses et utilisation conviviale.
• Broches électriques intégrées (broche principale et sub) : couple constant, haute rigidité, anti-vibration et positionnement précis ; roulements NSK en structure 3+2, classe P4.
• Vis à billes PMI 3210/4210 classe C3 et guidages à rouleaux PMI 35 P pour une alimentation précise, un positionnement exact et une capacité de charge élevée.
• Tourelle motorisée BMT55 12 postes avec axe Y interpolé adaptée aux opérations combinées tournage/fraisage et aux coupes lourdes.
• Composants hydrauliques : mandrin creux hydraulique 3 mors et station hydraulique Seven Ocean ; systèmes intégrés de lubrification et de refroidissement (lubrification huile 4 L, pompe de relevage et réservoir 120 L).
• Carters machine entièrement fermés et cloison intérieure en inox pour confinement et sécurité ; composants électriques basse tension Schneider pour contrôle et protection.

Configuration standard (composants / marques / origine / qté)

• Corps machine : Lit incliné horizontal en fonte HT300 — China — Qté : 1
• Système CNC : SYNTEC 22TB — Taiwan — Qté : 1
• Broche : Broche électrique intégrée à entraînement direct (principale/sub) — China — Qté : 1
• Vis X : Vis à billes PMI 3210 classe C3 — Taiwan — Qté : 1
• Moteur axes X/Z1/Z2 : AM15 (3.1 kW, 15 N.m) — Taiwan — Qté : 1
• Vis Z / sous-broche : Vis à billes PMI 4210 classe C3 — Taiwan — Qté : 1
• Moteur outils tournants : AM18 (3.9 kW, 18 N.m) — Taiwan — Qté : 1
• Guidage : Guidage à rouleaux PMI 35 P — Taiwan — Qté : 4
• Mandrin : Mandrin creux hydraulique 8/6 3 mors — Taiwan — Qté : 1
• Tourelle : Tourelle motorisée BMT55 12 postes — Taiwan — Qté : 1
• Système hydraulique : Seven Ocean (station hydraulique) — Taiwan — Qté : 1
• Système de lubrification : Ishan (capacité 4 L) — Taiwan — Qté : 1
• Système de refroidissement : Luikar 2V-60 (pompe de relevage) — China — Qté : 1
• Réservoir d'eau : 120 L — China — Qté : 1
• Électricité basse tension : Schneider — France — Qté : 1
• Éclairages et voyants — China — Qté : 2
• Clôture intérieure : Cloison intérieure inox entièrement fermée — China — Qté : 1
• Carénage machine complet — China — Qté : 1
• Boîte à outils : Kit d'outils en coffret — China — Qté : 1

Accessoires en option / options

• Système CNC Fanuc ou Siemens
• Récupérateur de pièces
• Alimenteur de barres
• Convoyeur de copeaux
• Robot portique / systèmes de chargement portique / systèmes de manutention robotisée
• Soufflage d'air, indexation axe C, mandrin indexé, outils tournants, fraises, récupérateur de pièces, système de mesure automatique, porte automatique, convoyeur de copeaux, collecteur brouillard d'huile, système de refroidissement haute pression, système de mesure d'outil, pince hydraulique ou mandrin hydraulique, pédale, interrupteur de verrouillage de porte, etc.

Caractéristiques techniques

• Modèle : MDX0850-S
• Diamètre maximal oscillant au-dessus du lit : Φ520 mm
• Diamètre de usinage maximal : Φ400 mm
• Longueur d'usinage maximale : 500 mm
• Course maxi axe X : 225 mm
• Course maxi axe Z : 500 mm
• Course maxi axe Y : +/-50 mm
• Nez broche principale : A2-6
• Alésage broche principale : Φ66 mm
• Capacité barre principale (intérieure) : 50 mm
• Puissance broche principale : 15 kW
• Plage de vitesse broche principale : 0~4500 rpm
• Couple broche principale : 91/260 N.m
• Nez sous-broche : A2-5
• Alésage sous-broche : Φ56 mm
• Capacité barre maxi (intérieure) (sous) : 45 mm
• Puissance sous-broche : 13.4 kW
• Plage de vitesse sous-broche : 0~4500 rpm
• Couple sous-broche : 68/120 N.m
• Taille mandrin hydraulique : 6 inch
• Type tourelle : BMT55-12 (tourelle motorisée)
• Postes tourelle : 12
• Taille queue d'outil : 25 mm
• Alésage porte-outil aléseur : Φ40 mm
• Rapide X/Z : 20 m/min
• Répétabilité X/Z : 0.005 mm
• Capacité réservoir hydraulique : 40 L
• Puissance moteur station hydraulique : 1.5 kW
• Capacité lubrification huile : 4 L
• Puissance totale machine : 33 kW
• Dimensions machine (L x W x H) : 2600 x 2280 x 2180 mm
• Poids total machine : 6000 KG
• Garantie : 12 months
