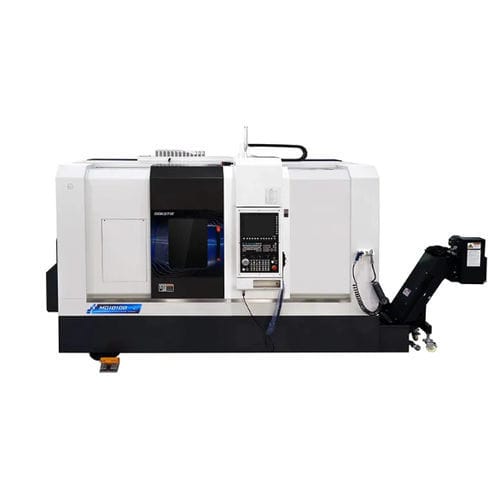

Centre de tournage-fraisage CNC MD10100horizontal2 axesà banc incliné
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type de commande
- CNC
- Type
- horizontal
- Nombre d'axes
- 2 axes
- Structure
- à banc incliné
- Autres caractéristiques
- avec tourelle, de précision, avec axe Y, à chargement automatisé, avec robot portique, avec embarreur intégré
- Diamètre
600 mm
(23,62 in)- Course X
185 mm
(7,28 in)- Course Z
556 mm
(21,89 in)- Poids de la machine
3 310 kg
(7 297,3 lb)- Puissance de la broche
13,4 kW
(18,22 hp)- Vitesse de rotation
Max: 5 000 rpm
(31 415,927 rad.min-1)Min: 0 rpm
(0 rad.min-1)
Description
Présentation MD0642
Principales fonctionnalités
Composants clés
Configuration standard (éléments sélectionnés)
Options disponibles
Caractéristiques techniques
- Le MD0642 est une tour‑fraiseuse CNC à banc incliné conçue pour l'usinage en deux étapes, équipée d'une tourelle de puissance 12 postes et d'une sous‑broche optionnelle pour lignes de production automatisées.
- Construction industrielle pour coupes lourdes avec banc en fonte HT300 et carter complet pour maîtrise des copeaux et sécurité opérateur.
Principales fonctionnalités
- Broche motorisée synchrone à entraînement direct avec refroidissement à huile et roulements haute précision pour couple constant, faible vibration et positionnement précis.
- Système CNC Syntec 22TA (FANUC/Siemens en option) pour programmation multi‑opérations et interface opérateur efficace.
- Tourelle POWER BMT55 12 postes (servo) adaptée au tournage et fraisage lourds ; option d'axe Y disponible.
- Mandrin creux hydraulique 6" 3 mâchoires et contre‑pointe hydraulique (cône MT4) pour usinage en barres et serrage stable.
- Guidages rouleaux / box‑way et vis à billes X/Z pour rigidité élevée, avances rapides et positionnement reproductible.
- Systèmes intégrés de lubrification, refroidissement, échangeur thermique et filtration pour stabilité d'usinage et longévité.
Composants clés
- Banc : Fonte HT300 à banc incliné, peinture de cuisson haute température pour rigidité et protection anticorrosion.
- Système CNC : Syntec 22TA (standard) ; FANUC ou SIEMENS en option.
- Broche : Broche synchrone intégrée avec refroidissement huile, roulements NTN/NSK et nez A2‑5 (alésage Ø56 mm).
- Mandrin : Mandrin creux hydraulique 6" 3 mâchoires, surfaces durcies et lubrification directe.
- Tourelle : BMT55 12 postes pour usinage intensif.
- Guidages & vis : Guidages à rouleaux PMI et vis à billes X/Z PMI avec lubrification huile et refroidissement.
- Refroidissement & filtration : Pompe Luikar 2V‑30, réservoir grand volume et filtres.
- Armoire électrique : Composants basse tension Schneider, verrouillage de sécurité et échangeur thermique interne.
Configuration standard (éléments sélectionnés)
- Corps machine : Fonte HT300, banc incliné.
- Système CNC : Syntec 22TA (Taiwan).
- Broche : Broche motorisée intégrée avec refroidissement huile.
- Vis à billes : X/Z PMI.
- Moteurs axes X/Z : Servomoteurs Syntec (série AM).
- Roulements broche : NTN (Japon).
- Système hydraulique : Station Seven Ocean (40 L).
- Système de lubrification : Ishan (2 L).
- Éléments électriques : Schneider.
- Capotage complet et paroi intérieure inox pour propreté.
Options disponibles
- Systèmes CNC Fanuc ou Siemens.
- Récupérateur de pièces, convoyeur de pièces.
- Alimentation par barres et chargeur automatique.
- Convoyeur à copeaux et systèmes de filtration avancés.
- Robot gantry, robot anthropomorphe ou autres intégrations d'automatisation.
Caractéristiques techniques
- Modèle : MD0642
- Dia. max. au‑dessus du lit : Ø650 mm
- Dia. max. de tournage : Ø320 mm
- Longueur max. d'usinage : 420 mm
- Course axe X : 185 mm
- Course axe Z : 556 mm
- Course contre‑pointe : 470 mm
- Course du fourreau : 100 mm
- Puissance/couple outil vivant : 3.1 kW / 15 N·m
- Nez broche : A2‑5
- Alésage broche : Ø56 mm
- Capacité barres (int./ext.) : 45 / 35 mm
- Puissance broche : 13.4 kW
- Vitesse max. broche : 0–5000 rpm
- Couple nominal/max. broche : 64–120 N·m
- Tourelle : BMT55, 12 postes
- Vitesse de déplacement rapide X/Z : 20 m/min
- Répétabilité X/Z : 0.003 mm
- Réservoir hydraulique : 40 L
- Puissance totale machine : 24 kW
- Dimensions (L×l×H) : 2262 × 1668 × 1988 mm
- Poids total : 3310 kg
- Garantie : 18 mois
- MOQ : 1 ensemble
