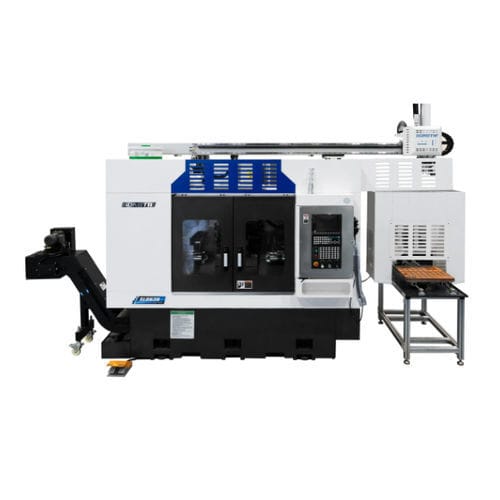

Centre de tournage-fraisage CNC SL0636

horizontal6 axesà banc incliné

Le SL0636 est un centre tour‑fraisage CNC à lit incliné 45° avec double broche et double outillage motorisé, permettant l'alésage, le fraisage, le perçage et le taraudage de précision en une seule serrage. Conçu pour la production efficace de pièces finies, il accepte des solutions d'automatisation en option (portiques, robots, alimentateurs de barres, convoyeurs à copeaux).

Caractéristiques principales

• Docking broche/sub‑broche avec outillage motorisé intégré pour combinaison tournage/fraisage/perçage/taraudage.
• Usinage en une seule serrage pour obtenir des pièces finies en une seule mise en place, réduisant manutention et temps de cycle.
• Lit intégral en fonte HT300 inclinée 45° pour rigidité et amortissement des vibrations ; capot entièrement fermé et garde intérieure en inox.
• Solutions d'automatisation en option : portiques, systèmes de robotique, alimentateurs de barres, récupérateurs de pièces, convoyeurs à copeaux.

Pièces de la machine / Composants

• Corps machine : Lit incliné intégré HT300 45° avec vernis cuisson haute température pour résistance à la corrosion et rigidité.
• Système CNC : SYNTEC 22TA (communication série, mémoire 4G) ; supporte la programmation multi‑axes et les servos.
• Broche / Sous‑broche : Broches électriques à entraînement direct avec roulements NTN P4 haute rigidité pour précision et faible vibration.
• Mandrin : Mandrin hydraulique creux 3 mors (6"+6" ou 8" en option), surfaces de contact trempées et rectifiées, lubrification directe.
• Tourelle : Outillages motorisés disponibles (tête simple ou double ; radial/axial ; axe Y en option).
• Guidage : Glissières à rouleaux PMI pour fortes charges et haute rigidité.
• Vis à billes : Vis PMI C3 (3210) avec lubrification huile et refroidissement pour vitesses d'avance rapides et longue durée de vie.
• Groupe hydraulique : Station Seven Ocean 40L fournissant une puissance stable pour cylindres, mandrin et lunette.
• Lubrification : Système de lubrification automatique Ishan 2L fourni rempli avant livraison.
• Refroidissement & fluides : Système Luikar, réservoir 120L, séparation huile‑eau et cuve à double pompe pour refroidissement et nettoyage.
• Équipements électriques : Composants basse tension Schneider ; armoire électrique avec échangeur thermique et climatisation optionnelle.
• Accessoires optionnels : Collecteur de brouillard d'huile, palpeur Renishaw, compensation thermique, récupérateur de pièces, régulateur de tension.

Options

• Systèmes CNC alternatifs : Fanuc ou Siemens.
• Automatisation : Robots portiques, robots articulés, chargement par portique, alimentateurs de barres, système d'alimentation par plateau tournant.
• Manutention & finition : Récupérateur de pièces, convoyeur à copeaux, alimentateur de barres.
• Process & sécurité : Mesure automatique, système de mesure d'outil, porte automatique et verrou, pédale, lubrification haute pression, alimentation d'eau centrale.

Caractéristiques techniques

• Modèle : SL0636
• Diamètre max. tournant (mm) : φ500
• Diamètre max. sur skateboard (mm) : φ160
• Diamètre max. usinable (mm) : φ360 (disque)
• Distance max. entre deux mandrins (mm) : 700
• Longueur d'usinage max. avec mandrin 6" (mm) : 125 (voie unique)
• Axes X1 / X2 (course diamètre mm) : 1000 / 1000
• Axes Z1 / Z2 (course mm) : 350 / 350
• Axe Z3 (sous‑broche) course max (mm) : /
• Axes contrôlés : 6 axes (X1 + X2 + Z1 + Z2 + C1 + C2)
• Vis à billes X1 / X2 : 3210-C3
• Couple moteur axes X1 / X2 : AM8
• Vis à billes Z1 / Z2 : 3210-C3
• Couple moteur recommandé Z1 / Z2 : AM11
• Lit / Corps : Lit moulé intégral 45°
• Vitesse max broche (tr/min) : 50 - 5000
• Ø passage broche & sous‑broche (mm) : φ56
• Nez de broche : A2-5
• Puissance broche électrique (kW) : 13.4
• Types de broche optionnels : Type 0640 / Type L46

Configuration standard (éléments sélectionnés)

• Corps machine : Lit incliné HT300 fonte — Chine — Qté : 1
• Système CNC : SYNTEC 22TB (Taïwan) — Qté : 1
• Broche : Broche électrique 13,4 kW (Chine) — Qté : 1
• Sous‑broche : Broche électrique 13,4 kW (Chine) — Qté : 1
• Vis X/Z : Vis à billes PMI C3 (Taïwan)
• Guidage X/Z : Glissières à rouleaux PMI (Taïwan)
• Mandrin : Mandrin creux hydraulique 3 mors (6/8" option) — Taïwan
• Outillage motorisé : Tête simple/double radial/axial (option)
• Système hydraulique : Seven Ocean 40L (Taïwan)
• Lubrification : Ishan 2L (Taïwan)
• Système de refroidissement : Luikar 30m levage (Chine)
• Réservoir d'eau : 120L (Chine)
• Électrique basse tension : Schneider (France)
• Éclairages : Feu travail et avertissement — Qté : 2
