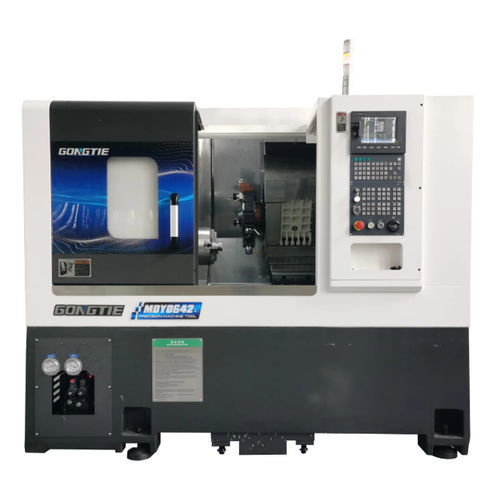

Centre de tournage-fraisage CNC MDY0642

horizontal3 axesà banc incliné

Le MDY0642 est un centre tournage‑fraisage CNC à banc incliné horizontal, équipé d'une tourelle de puissance 15 postes (POWER BMT45) et d'un axe Y interpolé, conçu pour l'usinage lourd, la grande rigidité et l'intégration en lignes automatisées.

Principales fonctionnalités

• Broche synchronisée à entraînement direct et couple constant pour haute vitesse, faibles vibrations et positionnement précis.
• Système CNC Syntec 22TA (option : FANUC ou SIEMENS) pour contrôle et programmation flexibles.
• Tourelle POWER BMT45 15 postes avec axe Y pour outils tournants/actifs et usinages lourds (option BMT55‑12).
• Mandrin creux hydraulique 6" (3 mâchoires) et contre‑pointe hydraulique à cône MT4 pour tenue de barre et support pièce.
• Systèmes intégrés de refroidissement, filtration et pompe de relevage d'eau 2V‑30 avec réservoir pour refroidissement et évacuation des copeaux.
• Solutions d'automatisation disponibles : robot portique, alimentateur de barres, convoyeur à copeaux, collecteur de pièces, etc.

Configuration standard / Éléments fournis

• Banc : banc incliné horizontal en fonte HT300, traitement anti‑tension et finition de peinture.
• Système CNC : Syntec 22TB (Taïwan); options FANUC/Siemens.
• Servomoteurs et entraînements d'axes : Syntec.
• Broche principale : broche motorisée Gongtie A2‑5 avec roulements NTN/NSK de haute précision.
• Moteur de broche : Syntec SMH; codeur de broche : Syntec; paliers : NTN7018.
• Système de refroidissement broche : Xinfu 15 L; vis à billes : PMI 3210; guidages : PMI 35 mm roulement.
• Moteurs d'axes : Syntec AM11; groupe hydraulique : Seven Ocean SHF (40 L); vérin hydraulique : 646.
• Système de relevage d'eau : Luikar 15 m et réservoir 68 L; mandrin creux 6"; contre‑pointe MT4 hydraulique.
• Armoires électriques : composants Schneider; lubrification : Ishan 2 L; mallette outils : Gongtie.

Configuration optionnelle

• Système CNC FANUC ou SIEMENS
• Guidages et vis THK
• Mandrin hydraulique 8"
• Tourelle 12 postes
• Mandrin secondaire (subspindle)
• Pompe d'eau 45 m
• Alimentateur de barres
• Convoyeur de copeaux
• Robot portique / système de chargement
• Collecteur de pièces et options de mesure automatique

Caractéristiques / spécifications techniques

• Modèle : MDY0642
• Diamètre max. au‑dessus du lit : 650 mm
• Diamètre de tournage max. : 320 mm
• Longueur de tournage max. : 420 mm
• Course axe X : 185 mm
• Course axe Z : 556 mm
• Course axe Y : ±45 mm
• Course maxi contre‑pointe : 470 mm
• Course maxi fourreau contre‑pointe : 100 mm
• Puissance / couple outil vivant : 2.4 kW / 11.5 N·m
• Nez de broche : A2‑5
• Taille mandrin hydraulique : 6 pouces
• Alésage broche : Ø56 mm
• Capacité barres (int./ext.) : 45 / 35 mm
• Puissance moteur broche : 13.4 kW
• Vitesse broche : 0 – 5000 tr/min
• Couple nominal / maxi broche : 64 – 120 N·m
• Traversée rapide X/Z (G0) : 20 m/min
• Nombre porte‑outils (live‑tools) : 6 porte‑outils / 15 positions tourelle
• Taille queue d'outil : 20 mm
• Porte‑outil d'alésage ID : Ø25 mm
• Hauteur centre tourelle optionnelle (arrière) : 127 mm
• Répétabilité X/Z : 0.003 mm
• Capacité réservoir hydraulique : 40 L
• Puissance machine en charge : 26 kW
• Dimensions (L x l x H) : 2262 x 1668 x 2047 mm
• Poids total : 3420 kg
• Garantie : 18 mois
