Centre de fraisage-tournage CNC PM4632

horizontal2 axesà banc plat

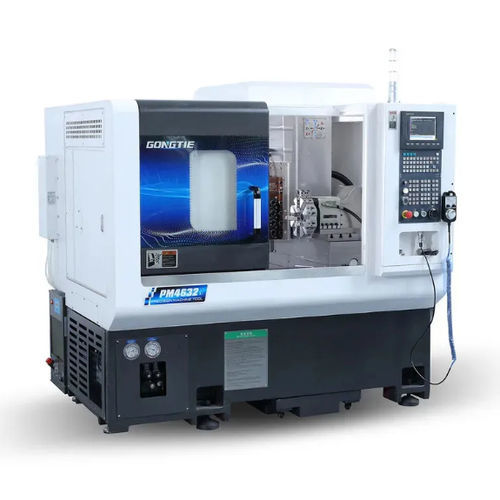

Tour CNC horizontal à banc plat de haute précision PM4632 pour opérations combinées de tournage et tournage-fraisage, conçu pour coupe lourde, usinage multi-axes et production automatisée.

Fonctionnalités principales

• Tourelle servo 8 stations hauteur de centre 63 mm pour indexation flexible et changements d'outil rapides.
• 4+4 porte-outils motorisés (live tools) et tourelle verticale de puissance avec axe Y (course Y ±120 mm) pour usinage tournage-fraisage et coupe lourde.
• Broche motorisée synchrone (11,7 kW) à couple constant avec roulements NTN qualité P4 pour précision de positionnement et faible vibration.
• Système CNC Syntec 22TB en standard (FANUC ou SIEMENS en option) et servomoteurs Syntec.
• Machine entièrement carénée, composants électriques basse tension Schneider et systèmes intégrés de lubrification et refroidissement.

Configuration standard

• Banc : banc plat horizontal en fonte HT300.
• Système CNC : Syntec 22TB.
• Servomoteurs : Syntec.
• Broche principale : broche motorisée Gongtie ; entraînement de broche Syntec SMH.
• Encodeur de broche : Syntec ; roulements de broche : KOYO / NTN / NSK (Japon), qté 5 (classe P4).
• Système de refroidissement broche : Xinfu.
• Vis à billes : PMI 3210 (Taïwan), qté 2 ; guidages : PMI 35 rouleaux, qté 4.
• Moteurs d'axes : Syntec AM11, qté 2.
• Tourelle : tourelle servo 8 stations, hauteur centre 63 mm ; outillage : 4+4 live tools.
• Système hydraulique : Seven Ocean 40 L ; lubrification : Ishan ; circuit de refroidissement : Luikar 68 L.
• Boîte à outils : Gongtie ; composants électriques basse tension : Schneider.

Configuration optionnelle

• Système CNC FANUC ou SIEMENS.
• Guidages et vis THK.
• Sous-broche.
• Alimentateur de barres et convoyeur à copeaux.
• Robot portique / robot manipulateur pour chargement et déchargement, récupérateur de pièces.
• Systèmes de mesure automatique, refroidissement haute pression, mesure d'outil, collecteur de brouillard d'huile, mandrin indexable, pédale, verrouillage de porte, etc.

Applications

• Production de machines générales.
• Industrie automobile.
• Machines textiles.
• Équipements électroniques.
• Machines de précision.
• Industrie du froid et de la climatisation.
• Usinage de pièces 3C (électronique grand public).
• Aéronautique.

Caractéristiques / spécifications techniques

• Modèle : PM4632.
• Diamètre max. de tournage au-dessus du lit : 600 mm.
• Diamètre max. de tournage : 260 mm.
• Longueur max. de tournage : 150 mm.
• Hauteur du centre (broche à table d'outils) : 99 mm.
• Hauteur du centre (broche au sol) : ≈1050 mm.
• Course axe X : 350 mm ; course axe Z : 280 mm.
• Nez de broche : A2-5 ; alésage broche : 56 mm.
• Capacité barres (int./ext.) : 45 / 35 mm.
• Puissance moteur broche : 11,7 kW ; vitesse broche (nom./max.) : 2000 / 5000 tr/min.
• Couple broche (nom./max.) : 64 / 120 N·m.
• Vitesse d'avance rapide X/Z (G0) : 20 / 20 m/min.
• Répétabilité des axes : 0,005 mm.
• Nombre de porte-outils (poches tourelle) : 4 (tourelle principale) + 4+4 live tools disponibles.
• Taille queue d'outil : 20 mm ; porte-outil d'alésage : φ25 mm.
• Hauteur centre tourelle optionnelle (front side) : 63 mm.
• Capacité réservoir refroidissement : 68 L ; capacité réservoir hydraulique : 40 L.
• Puissance totale alimentation machine : 23 kW.
• Dimensions (L × l × H) : 2000 × 1600 × 1900 mm ; Poids total : 2500 kg.
• Garantie : 12 mois.
