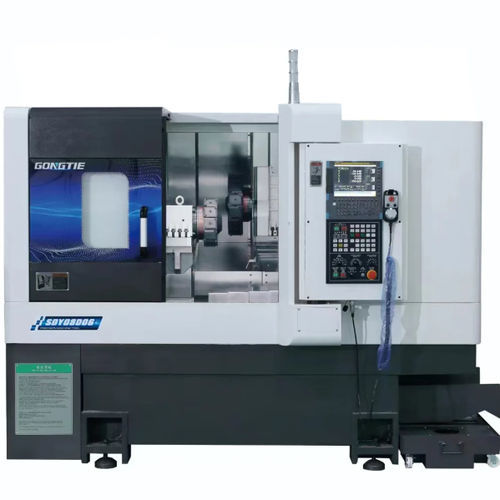

Centre de tournage-fraisage CNC SDX08-A

horizontal3 axesbi-tourelle

Aperçu Le SDX08-A est un tour-fraiseur CNC à banc incliné de haute précision conçu pour les opérations combinées de tournage et de fraisage avec double broche et double tourelle motorisée, conçu pour la coupe lourde, la rigidité élevée et les environnements de production automatisés. Caractéristiques principales

• Corps de machine en fonte HHT300 avec un banc incliné à 45° et un guidage en caisson offrant une grande rigidité et une résistance aux vibrations.
• Système CNC FANUC (Série 0i-TF Plus) en standard (option pour SIEMENS disponible) ; programmation facile et vastes fonctions embarquées pour une coordination multi-servo.
• Broches électriques synchrones à entraînement direct construites en interne pour la broche principale et la broche secondaire offrant une vitesse élevée, un couple constant, de faibles vibrations et un positionnement précis.
• Roulements de broche à haute rigidité et vis à billes de qualité PMI/voies de guidage à rouleaux pour une alimentation et un positionnement précis.
• Tourelle de puissance BMT45 (principale 15 stations avec axe Y ; sous-tourelle BMT45 12 stations) adaptée au traitement lourd de tournage-fraisage.
• Station hydraulique intégrée, pompe à eau et systèmes de lubrification à plusieurs étages pour une puissance stable et un fonctionnement à long terme.
• Composants électriques basse tension Schneider, clôture intérieure complète en acier inoxydable et couvercle de machine entièrement fermé pour la sécurité et la durabilité.

Pièces de la machine / Composants

• Base du tour : fonte HT300 intégrée ; peinture au vernis de sablage à haute température ; structure conçue pour charger des pièces pleines ; caractéristiques de transport facile des copeaux, résistance à la corrosion, rigidité et anti-vibration.
• Système CNC : FANUC Série 0i-TF Plus (communication série, mémoire 4G) ; FANUC ou SIEMENS disponible en option ; supporte la coordination multi-broches/multi-servos et le positionnement direct de la broche à partir d'une rotation à haute vitesse.
• Broche : Broche à moteur synchrone intégrée avec roulements de grade P4 ; conçue pour un couple constant, de faibles vibrations et une haute précision (arrangement de broche principale et de sous-broche).
• Mandrin : Mandrin à 3 mâchoires de 8" pour la broche principale et de 6" pour la broche secondaire ; les surfaces correspondantes sont trempées et rectifiées ; lubrification directe pour une grande précision de serrage.
• Tourelle : Tourelle principale BMT45 à 15 stations avec axe Y et tourelle secondaire BMT45 à 12 stations ; conçue pour un changement d'outil rapide et des opérations de tournage-fraisage lourdes.
• Chemin de guidage en caisson (axe Y interpolé) : assure la rigidité et la stabilité de la machine sous de lourdes charges ; améliore la précision et l'efficacité de l'usinage.
• Chemin de guidage : Guidage à rouleaux PMI X/Z de 35 mm avec 6 blocs de glissement pour une rigidité à haute charge et une alimentation précise.
• Vis à billes : Vis à billes PMI de qualité C3 pour les axes X/Z (alimentation à grande vitesse, haute précision, lubrifiée à l'huile et refroidie).
• Refroidissement et nettoyage : Pompe de relevage d'eau 2V-30 avec réservoir de grande capacité et filtration pour prendre en charge le refroidissement/nettoyage des pièces et des outils.
• Boîtier électrique : Composants électriques complets avec interrupteur de sécurité et échangeur de chaleur interne ; composants Schneider utilisés.
• Station hydraulique : Station hydraulique Seven Ocean (Taiwan) fournissant une puissance stable pour le cylindre de la broche, le mandrin et la contre-pointe.
• Système de lubrification : Lubrification à l'huile Ishan 2L/4L pour les glissières et les vis ; lubrification circulaire fournie avant la livraison.

Configuration standard (comme indiqué sur la page)

• Corps de la machine - Lit incliné horizontal HT300 en fonte - De : Chine - Qté : 1
• Système CNC - Système FANUC Série 0i-TF Plus - En provenance du : Japon - Qté : 1
• Broche - Électrobroche intégrée - Origine : Chine - Qté : Chine - Qté : 1
• Vis X - Vis à billes PMI 3210 C3 - En provenance de : Taiwan - Qté : 1
• Moteur axe X - βiSc-22/2000-B, 2.5 kW, 20 N.m couple - De : Taiwan - Qté : 1
• vis Z - PMI 4012 C3 vis à billes - De : Taiwan - Qté : 1
• Moteur axe Z - βiSc-22/2000-B, 2.5 kW, 20 N.m couple - De : Taiwan - Qté : 1
• Axe X/Z Guidage - PMI 35 P grade roller guide way - Origine : Taiwan - Qté : 1
• : Taiwan - Qté : 4
• Mandrin - Mandrin creux hydraulique à 3 mors - De : Taiwan - Qté : 1
• Tourelle - BMT45-15 avec Y / BMT45-12 - En provenance de : Chine - Qté : 1
• Système hydraulique - Seven Ocean 64L capacité, 2.2 kW - De : Taiwan - Qté : 1
• Système de lubrification - Ishan capacité 2/4L - De : Taiwan - Qté : 1
• Système de refroidissement - Luikar 15m lifting - De : Taiwan - Qté : 1
• Réservoir d'eau - 200L réservoir d'eau - De : Chine - Qté : 1
• Electricité basse pression - Schneider - Origine : France - Qté : 1
• Consommation : 1
: France - Qté : 1
• Lampes - Feu de travail et feu d'alerte - Origine : Chine - Qté : 1
• : Chine - Qté : 2
• Clôture intérieure - Clôture intérieure fermée complète en acier inoxydable - Origine : Chine - Qté : 1
• : Chine - Qté : 1
• Couvercle de machine - Couvercle de machine entièrement fermé - De Chine - Qté : 1
• : Chine - Qté : 1
• Boîte à outils - Kit de machines-outils en boîte - De Chine - Qté : 1
• : Chine - Qté : 1

Configuration optionnelle

• Système CNC Fanuc ou Siemens
• Guide et vis THK
• Sous-broche
• Alimentation de barres
• Convoyeur de puces
• Robot portique
• Chariot de pièces

Commande de pièces

Options (exemples listés)

• Soufflage d'air, Outil vivant, Bras robotisé
• Index axe C, Mandrin indexeur, Ravitailleur de barres
• Robot portique chargement et déchargement, Coupeur, Collecteur de pièces
• Système de mesure automatique, Porte automatique, Convoyeur de copeaux
• Compensation automatique de rayon, Pistolet à air, Collecteur de brouillard d'huile
• Système de mesure d'outil, Pince ou mandrin hydraulique, Pédale de commande

Caractéristiques / Spécifications techniques

• Modèle : SDX08-A
• Diamètre de pivotement max. au-dessus du lit : 320 mm
• Diamètre d'usinage max. : 220 mm
• Longueur d'usinage max. : 200 mm
• Mouvement max. de l'axe X : X1 : 250 mm ; X2 : 320 mm
• Mouvement max. de l'axe Z : (indiqué comme X dans le tableau) X1 : 250 mm ; X2 : 320 mm
• Mouvement de l'axe Y : +/-55 mm
• Puissance/couple de l'outil vivant : 3.1 kW / 15 N.m
• Nez de broche : A2-6 (principale) / A2-5 (secondaire)
• Alésage de la broche : 66 mm (principale) / 56 mm (secondaire)
• Capacité de barre maximale (intérieure) : 51 / 45 mm
• Puissance de la broche : 15 kW (principale) / 13,4 kW (secondaire)
• Vitesse de la broche : 4000 / 5000 tr/min
• Couple de la broche : 91/260 et 64/120 (selon liste)
• Taille du mandrin hydraulique : 8" / 6"
• Taille du mandrin hydraulique : 8" / 6"
• Taille du mandrin hydraulique : 8" / 6" / 6"
• Tourelle servo type : BMT45-15 avec Y / BMT45-12
• Tourelle servo stations : 15 / 12
• Taille de l'outil : 25 mm
• Porte-outil d'alésage ID : Φ32 mm
• Transition rapide sur l'axe X/Z : X1/X2/Y/Z1/Z2 : 15/15/20/20 m/min
• Répétitivité de l'axe X/Z : X/Y/Z1/Z2 : 0,005 / 0,005 / 0,003 / 0,003 mm
• Capacité du réservoir hydraulique : 64 L
• Puissance du moteur de la station hydraulique : 2.2 kW
• Capacité de lubrification : 2 / 4 L
• Puissance totale de la machine : 50 kW
• Dimension globale de la machine (LxLxH) : 2600 x 2280 x 2180 mm
• Poids total de la machine : ≈6050 kg
• Garantie : 12 mois
