Centre de tournage-fraisage CNC MD0642
horizontal2 axesà banc incliné

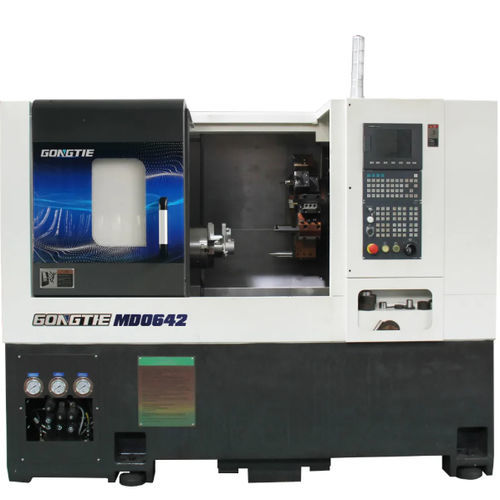

Centre de tournage-fraisage CNC - MD0642 - Ningbo GongTie Precision Machinery Co.,LTD - horizontal / 2 axes / à banc incliné
Centre de tournage-fraisage CNC - MD0642 - Ningbo GongTie Precision Machinery Co.,LTD - horizontal / 2 axes / à banc incliné
Centre de tournage-fraisage CNC - MD0642 - Ningbo GongTie Precision Machinery Co.,LTD - horizontal / 2 axes / à banc incliné - image - 2
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type de commande
CNC
Type
horizontal
Nombre d'axes
2 axes
Structure
à banc incliné
Autres caractéristiques
avec tourelle, d'automatisation, hydraulique, à grand mandrin, avec robot portique, avec embarreur intégré
Diamètre

650 mm
(25,59 in)

Course X

185 mm
(7,28 in)

Course Z

556 mm
(21,89 in)

Poids de la machine

3 310 kg
(7 297,3 lb)

Puissance de la broche

13,4 kW
(18,22 hp)

Vitesse de rotation

Min: 0 rpm
(0 rad.min-1)

Max: 5 000 rpm
(31 415,927 rad.min-1)

Description

Présentation

  • Le MD0642 est un centre de tournage-fraisage CNC à banc incliné conçu pour la combinaison tournage/fraisage, équipé d'une tourelle de puissance BMT55 12 postes et d'une sous-broche en option pour l'usinage en deux étapes.
  • L'architecture machine permet l'usinage lourd, broche en entraînement direct à couple constant, guidages et vis PMI, et intégration d'automatismes pour la production en série.


Principales caractéristiques

  • Broche synchronisée à entraînement direct offrant couple constant sur la plage de vitesses ; nez A2-5, 13,4 kW, 0–5000 rpm, refroidissement huile ; roulements NTN/NSK grade P4 (structure 3+2).
  • Tourelle de puissance BMT55 12 postes avec support axe Y — prise en charge jusqu'à 12 outils servo pour tournage lourd et fraisage.
  • Mandrin creux hydraulique 6 pouces (3 mors), diamètre de serrage env. 17–210 mm, force de serrage max ~140 kN.
  • Contre-pointe hydraulique (cone MT4) : course du fourreau 100 mm, course maximale 470 mm ; contre-pointe programmable en option.
  • Système CNC Syntec 22TA en standard (FANUC ou SIEMENS en option) avec servomoteurs Syntec ; programmation adaptée aux séquences en deux étapes.
  • Système de refroidissement/nettoyage : pompe Luikar 2V-30, grand réservoir et filtration ; refroidissement broche et évacuation des copeaux prévus.
  • Préparation pour automatisation : alimentateur de barres, intégration robot/portique, convoyeur à copeaux, récupérateur de pièces et systèmes de mesure.


Éléments et composants (résumé)

  • Lit : banc incliné en fonte HT300 moulée pour rigidité et évacuation des copeaux ; finition vernis four.
  • CNC & entraînements : Syntec 22TA standard ; servomoteurs Syntec (AM11) et entraînement de broche Syntec SMH ; options FANUC/SIEMENS.
  • Broche : moteur synchrone intégré 13,4 kW, 0–5000 rpm, nez A2-5, alésage 56 mm.
  • Mandrin : mandrin creux hydraulique 6" avec surfaces durcies et lubrification directe.
  • Tourelle : BMT55 12 postes, prise en charge d'outils servos et usinages avec axe Y.
  • Guidages & vis : guidages à rouleaux PMI 35 mm et vis à billes PMI 3210 (X/Z), grade C3, lubrification huile et refroidissement.
  • Hydraulique & lubrification : station hydraulique Seven Ocean 40 L et système de lubrification Ishan 2 L pour glissières et vis.
  • Électricité : composants basse tension Schneider avec verrouillage de sécurité et échangeur thermique.


Configuration standard (sélection)

  • Banc incliné HT300 en fonte.
  • Système CNC Syntec 22TA ; servomoteurs Syntec AM11.
  • Broche motorisée Gongtie ; entraînement Syntec SMH ; codeur Syntec.
  • Roulements de broche NTN (x5).
  • Vis à billes PMI 3210 (X/Z) et guidages PMI 35.
  • Pompe de refroidissement Luikar 2V-30 ; station hydraulique Seven Ocean ; système de lubrification Ishan ; éléments électriques Schneider.


Configurations optionnelles

  • Système CNC alternatif : FANUC ou SIEMENS.
  • Guidages et vis THK en option.
  • Sous-broche pour usinage en deux étapes ou usinage côté opposé.
  • Alimentateur de barres (PRO Ray VS65), convoyeur de copeaux, robot portique/bras, récupérateur de pièces, outils vivants et systèmes de mesure automatiques.


Caractéristiques techniques

  • Modèle : MD0642
  • Diamètre max. au-dessus du lit : 650 mm
  • Diamètre de tournage max. : 320 mm
  • Longueur de tournage max. : 420 mm
  • Déplacement axe X : 185 mm
  • Déplacement axe Z : 556 mm
  • Course contre-pointe : 470 mm
  • Course du fourreau : 100 mm
  • Moteur outil vivant : 3,1 kW / 15 N·m
  • Nez de broche : A2-5 ; alésage : 56 mm
  • Mandrin hydraulique : 6 pouces ; capacité barres (int./ext.) : 45 / 35 mm
  • Puissance broche : 13,4 kW ; vitesse : 0–5000 rpm ; couple nominal/max : 64 – 120 N·m
  • Vitesse d'avance rapide X/Z (G0) : 20 m/min ; répétabilité X/Z : 0,003 mm
  • Nombre porte-outils (standard) : 6 ; stations tourelle : 12 ; queue d'outil : 25 mm
  • Capacité réservoir hydraulique : 40 L ; puissance machine en charge : 24 kW
  • Dimensions (L x l x H) : 2262 x 1668 x 1988 mm ; poids : 3310 kg
  • Garantie : 18 mois ; MOQ : 1 ensemble
