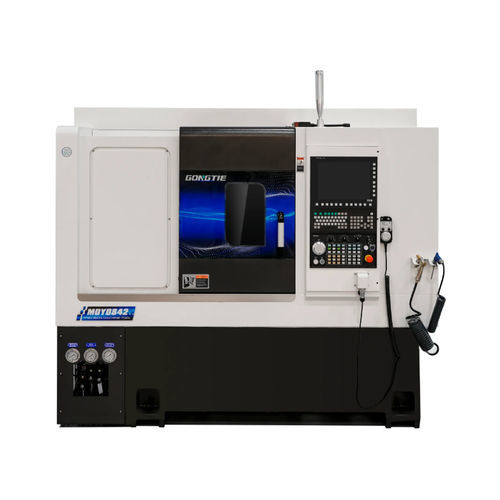

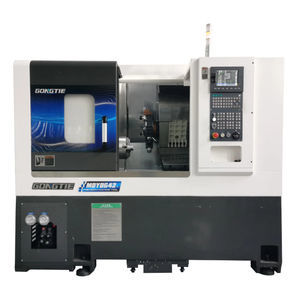

Centre de tournage-fraisage CNC MDY0842

horizontal3 axesà banc incliné

Présentation
Le MDY0842 est un centre tournage-fraisage CNC à banc incliné horizontal combinant une broche synchrone à entraînement direct, une tourelle motorisée 15 positions avec axe Y et des capacités de fraisage pour réaliser des opérations tournage-fraisage complexes. Conçu pour une grande rigidité et l'usinage lourd, il offre plusieurs options d'automatisation.

Caractéristiques principales

• Broche à entraînement direct avec couple constant, faible vibration et positionnement de haute précision (roulements NTN/NSK P4, structure 3+2).
• Système CNC Syntec 22TA en standard (FANUC ou SIEMENS en option).
• Tourelle de puissance BMT45 15 stations avec axe Y pour coupes lourdes (BMT55-12 en option).
• Mandrin creux hydraulique 8" (3 mâchoires) et contre‑pointe hydraulique (cone MT4) ; contre‑pointe programmable en option.
• Axe Y couplé à 90° pour fonctions tournage-fraisage sur pièces complexes.
• Système de refroidissement : pompe Luikar 2V-30 avec grand réservoir et filtration.
• Options d'automatisation : alimentateur de barres, robots, convoyeur à copeaux, récupérateur de pièces, mesure automatique, etc.

Principaux composants

• Banc : fonte HT300 intégrée pour haute rigidité ; peinture stoving haute température ; conception facilitant l'évacuation des copeaux.
• Système CNC : Syntec 22TA standard ; FANUC ou SIEMENS en option.
• Broche : moteur synchrone intégré, nez A2-6, 15 kW, refroidissement huile, roulements P4 NSK/NTN.
• Mandrin : mandrin creux hydraulique 8", diamètre de serrage 17–210 mm, jusqu'à 5000 tr/min.
• Tourelle : 15 stations BMT45 POWER avec axe Y direct, change rapide d'outil, supporte outillages servo.
• Contre‑pointe : hydraulique, cône MT4, course du manchon 100 mm, course max 470 mm.
• Guidage : guide à rouleaux PMI 35 mm ; vis à billes PMI 3210 (X/Z) avec lubrification huile.
• Armoire électrique : composants Schneider ; station hydraulique Seven Ocean 40 L ; lubrification Ishan 2 L.

Configuration standard (extraits)

• Banc : lit slant horizontal HT300 — Chine.
• Système CNC : Syntec 22TA (Taïwan).
• Servomoteurs : Syntec AM11.
• Broche principale : broche motorisée Gongtie ; variateur Syntec SMH.
• Roulements broche : NTN (Japon).
• Vis et guides : PMI 3210 / PMI 35.
• Mandrin hydraulique : 8" ; pompe de refroidissement : Luikar 2V-30.
• Hydraulique : Seven Ocean ; lubrification : Ishan ; électriques : Schneider ; verrouillage sécurité : OMRON.

Options disponibles

• Systèmes CNC FANUC ou SIEMENS ; guidage et vis THK ; mandrin hydraulique 6" ; tourelle 12 stations ; sous-broche ; pompe eau 45 m ; alimentateur de barres ; convoyeur copeaux ; robot portique ; collecteur brouillard d'huile ; systèmes de mesure automatiques, etc.

Applications

• Machines générales, composants automobiles, machines textiles, équipement électronique, pièces de précision, industrie du refroidissement, pièces 3C et aéronautique de précision.

Caractéristiques / spécifications techniques

• Modèle : MDY0842
• Diamètre max. de pivotement sur lit : 650 mm
• Diamètre max. de tournage : 320 mm
• Longueur max. de tournage : 420 mm
• Déplacement axe X : 185 mm
• Déplacement axe Z : 556 mm
• Déplacement axe Y : ±45 mm
• Course max. du traînard (tailstock) : 470 mm
• Course fourreau : 100 mm
• Puissance / couple outil tournant : 2.4 kW / 11.5
• Nez de broche : A2-6
• Mandrin hydraulique : 8 pouces
• Alésage broche : 66 mm
• Capacité barres (int./ext.) : 50 / 40 mm
• Puissance broche : 15 kW
• Vitesse broche : 0 – 4500 r/min
• Couple nominal / max. broche : 912 / 260
• Vitesse de déplacement rapide X/Z (G0) : 20 m/min
• Nombre porte-outils (base) : 6 ; outils en tourelle : 15
• Répétabilité X/Z : 0.005 mm
• Capacité réservoir hydraulique : 40 L
• Puissance totale machine : 26 kW
• Dimensions (L x l x H) : 2262 x 1668 x 2047 mm
• Poids total : 3520 kg
• Garantie : 18 mois
• MOQ : 1 ensemble
